3K UD आणि द्विदिश कार्बन फायबर प्रीप्रेग फॅब्रिक

3K UD आणि द्विदिशात्मक कार्बन फायबर प्रीप्रेग फॅब्रिक 3K कार्बन फायबर मजबुतीकरण दोन वेगवेगळ्या फायबर व्यवस्थेमध्ये पूर्व-इंप्रेग्नेटेड रेझिन मॅट्रिक्ससह एकत्र करते. UD बांधकाम सतत तंतूंना मुख्यतः एका दिशेने केंद्रित करते, तर द्विदिशात्मक बांधकाम दोन प्रमुख दिशांना मजबुतीकरण प्रदान करते. त्यांच्यातील निवड प्रामुख्याने लोड पथ, लॅमिनेट संरचना आणि तयार केलेल्या संयुक्त भागाच्या भूमितीशी संबंधित आहे.

संमिश्र उत्पादकांसाठी, हा फरक केवळ 3K पदनामापेक्षा अधिक महत्त्वाचा आहे. प्रबळ तन्य, वाकणे किंवा अक्षीय भार असलेल्या घटकाला परिभाषित फायबर दिशाभोवती बांधलेल्या लॅमिनेटचा फायदा होऊ शकतो, तर दोन दिशांना भार असलेल्या पॅनेल किंवा शेलला अधिक संतुलित मजबुतीकरण व्यवस्था आवश्यक असू शकते.

UD आणि द्विदिशात्मक फायबर बांधकाम

UD बांधणीसह, सतत कार्बन तंतू मुख्यतः एका दिशेने केंद्रित केले जातात. हे अशा घटकांसाठी सामग्री योग्य बनवते जेथे अभियांत्रिकी डिझाइनमध्ये शाफ्ट, बीम, रॉड आणि वाढवलेला स्ट्रक्चरल विभाग यासारखे स्पष्ट प्राथमिक भार मार्ग आहे.

द्विदिशात्मक बांधकाम दोन प्रमुख दिशानिर्देशांमध्ये मजबुतीकरण प्रदान करते. पॅनेल्स, कव्हर्स, हाऊसिंग आणि इतर घटकांसाठी याचा विचार केला जाऊ शकतो जेथे लॅमिनेटला मुख्यतः एका दिशेने न जाता दोन अक्षांवर भार वाहून नेणे आवश्यक आहे.

फायबर व्यवस्था स्वतःच तयार झालेल्या भागाची कार्यक्षमता निर्धारित करत नाही. फायबर ग्रेड, फायबर व्हॉल्यूम फ्रॅक्शन, रेझिन सिस्टम, लॅमिनेट ओरिएंटेशन, प्लाईजची संख्या, एकत्रीकरण आणि क्यूरिंग कंडिशन हे सर्व अंतिम संमिश्र गुणधर्मांमध्ये योगदान देतात.

3K चा अर्थ काय आहे?

3K पदनाम सुमारे 3,000 वैयक्तिक फिलामेंट्स असलेल्या कार्बन फायबर टोचा संदर्भ देते. हे विशिष्ट सामर्थ्य श्रेणीऐवजी फायबर बंडलच्या आकाराचे वर्णन करते.

सामग्रीच्या निवडीसाठी, कार्बन फायबर ग्रेड, राळ प्रणाली आणि मजबुतीकरण बांधकामासह 3K चा विचार केला पाहिजे. वेगवेगळ्या लॅमिनेट आर्किटेक्चरमध्ये 3K टो वापरला जाऊ शकतो आणि अंतिम संमिश्र गुणधर्म मजबुतीकरण कसे ओरिएंटेड, एकत्रित आणि बरे केले जाते यावर अवलंबून असते.

UD आणि द्विदिश सामग्रीची तुलना करताना हा फरक विशेषतः संबंधित आहे. 3K पदनाम फायबर टो ओळखते, तर UD किंवा द्विदिशात्मक बांधकाम प्रीप्रेगमध्ये मजबुतीकरण कसे व्यवस्थित केले जाते याचे वर्णन करते.

साहित्य माहिती

फायबर दिशा निवडणे

3K UD आणि द्विदिशात्मक कार्बन फायबर प्रीप्रेग फॅब्रिकसाठी, तयार झालेल्या घटकाने त्याचा भार कसा वाहणे अपेक्षित आहे हा पहिला व्यावहारिक प्रश्न आहे. मजबुतीकरणाची व्यवस्था केली पाहिजे जेणेकरून लॅमिनेट केवळ फॅब्रिकच्या देखाव्यावर आधारित UD किंवा द्विदिशात्मक बांधकाम निवडण्याऐवजी डिझाइनला आवश्यक असेल तेथे सामग्री प्रदान करेल.

UD बांधकाम

UD मजबुतीकरण सामान्यतः शाफ्ट, रॉड, बीम आणि परिभाषित प्राथमिक लोड दिशा असलेल्या इतर लांबलचक भागांसाठी मानले जाते. जेव्हा घटकाला दुय्यम दिशांमध्ये मजबुतीकरणाची आवश्यकता असते तेव्हा अतिरिक्त ऑफ-ॲक्सिस प्लाईज लॅमिनेटमध्ये समाविष्ट केले जाऊ शकतात.

द्विदिशात्मक बांधकाम

द्विदिशात्मक मजबुतीकरण पॅनेल, कव्हर, हाऊसिंग आणि इतर भागांसाठी विचारात घेतले जाऊ शकते जेथे भार किंवा कडकपणाची आवश्यकता दोन प्रमुख दिशांमध्ये विस्तारित आहे. दोन दिशांमधील वास्तविक संतुलन सामग्रीच्या बांधकामावर आणि लॅमिनेट शेड्यूलवर अवलंबून असते.

लॅमिनेट डिझाइन

प्रीप्रेग बांधकामाचे मूल्यांकन एका वेगळ्या शीटच्या रूपात न करता संपूर्ण लॅमिनेटचा भाग म्हणून केले पाहिजे. फायबर ओरिएंटेशन, प्लाय सीक्वेन्स, जाडी, राळ सामग्री आणि एकत्रीकरण परिस्थिती तयार केलेल्या कंपोझिटमधून भार कसे हस्तांतरित केले जातात यावर प्रभाव टाकतात.

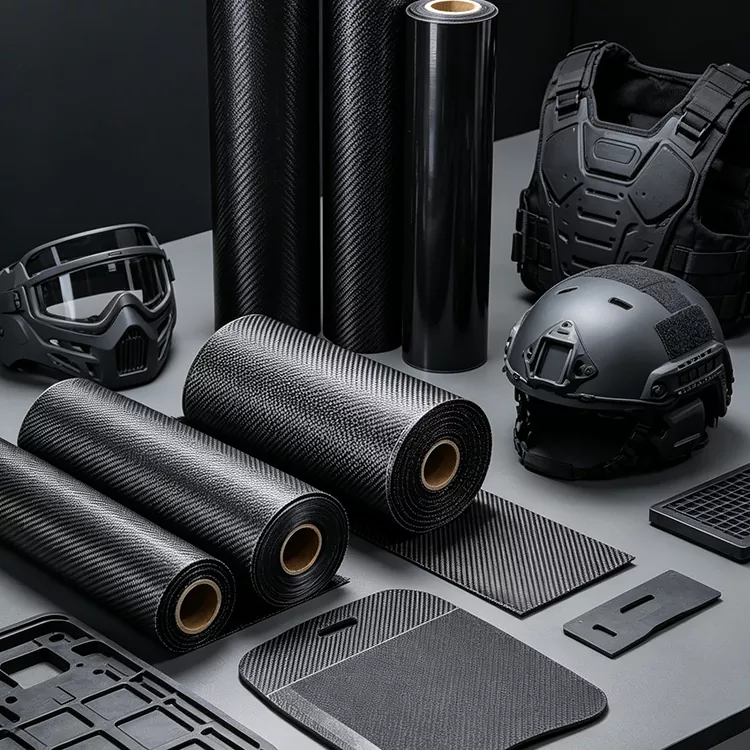

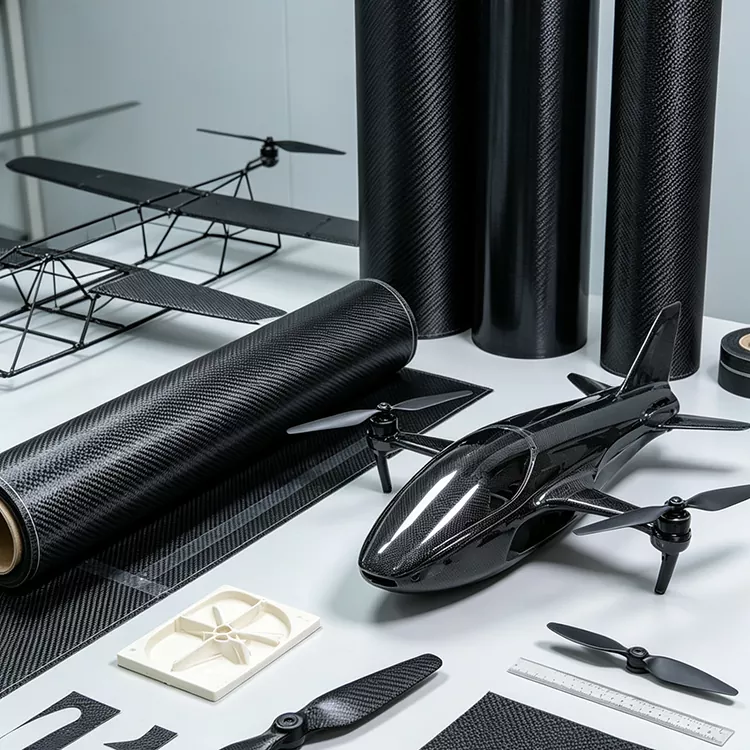

ठराविक अनुप्रयोग

दिशात्मक मजबुतीकरण आणि नियंत्रित राळ सामग्री आवश्यक असलेल्या संमिश्र घटकांसाठी सामग्रीचा विचार केला जाऊ शकतो. योग्य बांधकाम भाग भूमिती, लोडिंग स्थिती, मोल्डिंग पद्धत आणि आवश्यक लॅमिनेट जाडी यावर अवलंबून असते.

क्रीडा उपकरणे

हलक्या वजनाच्या स्पोर्टिंग स्ट्रक्चर्समध्ये सामग्री वापरली जाऊ शकते जिथे कडकपणा, थकवा वर्तन आणि वस्तुमान हे महत्त्वपूर्ण डिझाइन विचार आहेत. संभाव्य ऍप्लिकेशन्समध्ये गोल्फ शाफ्ट, सायकलचे घटक, रॅकेट स्ट्रक्चर्स, पॅडल्स आणि इतर मोल्ड केलेले संमिश्र भाग समाविष्ट आहेत.

ऑटोमोटिव्ह घटक

ऑटोमोटिव्ह ऍप्लिकेशन्समध्ये हलके पॅनेल्स, मजबुतीकरण घटक, निवडक संरचनात्मक भाग आणि कार्यप्रदर्शन-देणारं घटक समाविष्ट असू शकतात. UD बांधणीचा विचार केला जाऊ शकतो जेथे भागाला एक परिभाषित प्राथमिक लोड मार्ग आहे, तर द्विदिशात्मक मजबुतीकरण वापरले जाऊ शकते जेथे दोन अक्षांवर समर्थन आवश्यक आहे.

औद्योगिक संमिश्र भाग

औद्योगिक अनुप्रयोगांमध्ये पॅनेल, घरे, कंस, बीम, रॉड आणि हलके उपकरणे घटक समाविष्ट असू शकतात. प्राधान्य दिलेले बांधकाम घटकाला प्रबळ भार दिशा आहे किंवा अनेक दिशांमध्ये मजबुतीकरण आवश्यक आहे यावर अवलंबून असते.

इलेक्ट्रॉनिक उपकरणे

निवडलेल्या उपकरणांच्या गृहनिर्माण आणि संरचनात्मक घटकांसाठी, कार्बन फायबर कमी वजन आणि संरचनात्मक समर्थन प्रदान करू शकतात. कारण कार्बन फायबर विद्युत दृष्ट्या प्रवाहकीय आहे, विद्युत पृथक्करण आणि इलेक्ट्रोमॅग्नेटिक आवश्यकता पूर्ण असेंबली डिझाइनचा भाग म्हणून विचारात घेतल्या पाहिजेत.

उत्पादनापूर्वी सामग्रीची निवड

नवीन संमिश्र प्रकल्पासाठी, सामग्री केवळ उत्पादनाच्या नावाने न देता घटक आणि उत्पादन प्रक्रियेनुसार निर्दिष्ट केली पाहिजे. महत्त्वाच्या माहितीमध्ये आवश्यक फायबर बांधकाम, राळ प्रणाली, रुंदी, जाडी, लॅमिनेट शेड्यूल आणि मोल्डिंग पद्धत समाविष्ट आहे.

UD भागांसाठी, कोणत्याही आवश्यक ऑफ-अक्ष मजबुतीकरणासह प्राथमिक फायबर दिशा ओळखली जावी. द्विदिशात्मक भागांसाठी, आवश्यक मजबुतीकरण शिल्लक आणि प्लाय अभिमुखता पुष्टी केली पाहिजे. हे तपशील मटेरियल स्पेसिफिकेशन इच्छित लोड मार्गाशी सुसंगत आहे की नाही हे निर्धारित करण्यात मदत करते.

उत्पादनापूर्वी राळ आवश्यकता देखील पुष्टी केली पाहिजे. हे प्रीप्रेग मटेरियल असल्याने, रेझिन सिस्टीम आणि राळ सामग्री हाताळणी, स्टोरेज, मोल्डिंग आणि क्यूरिंग परिस्थितीवर परिणाम करते. जेथे सामग्री विद्यमान उत्पादन प्रक्रियेमध्ये समाकलित केली जात आहे, तेथे ग्राहकाचे वर्तमान प्रक्रिया पॅरामीटर्स किंवा सामग्री तपशील संदर्भ म्हणून वापरले जाऊ शकतात.

वारंवार विचारले जाणारे प्रश्न

3K UD कार्बन फायबर प्रीप्रेग म्हणजे काय?

हे 3K कार्बन फायबर मजबुतीकरण वापरून एक प्रीप्रेग आहे जे प्रामुख्याने एका दिशेने मांडले जाते आणि मोल्डिंगपूर्वी रेजिन मॅट्रिक्ससह एकत्र केले जाते. हे संमिश्र भागांसाठी योग्य आहे जेथे मजबुतीकरण एक परिभाषित लोड दिशा अनुसरण करणे आवश्यक आहे.

यूडी आणि द्विदिश कार्बन फायबरमध्ये काय फरक आहे?

UD बहुतेक सतत तंतू एका प्राथमिक दिशेने ठेवतो. द्विदिशात्मक बांधकाम दोन प्रमुख दिशानिर्देशांमध्ये मजबुतीकरण प्रदान करते. निवड लोड स्थिती, भाग भूमिती आणि तयार घटकाच्या लॅमिनेट डिझाइनवर अवलंबून असते.

सामग्रीमध्ये आधीच राळ आहे का?

होय. ही एक प्रीप्रेग सामग्री आहे, म्हणजे कार्बन फायबर मजबुतीकरण आधीच राळ मॅट्रिक्ससह एकत्र केले गेले आहे. निवडलेल्या तपशीलासाठी विशिष्ट राळ प्रणाली आणि राळ सामग्रीची पुष्टी केली पाहिजे.

3K ताकद ग्रेड प्रमाणेच आहे का?

क्र. 3K कार्बन फायबर टोच्या अंदाजे फिलामेंट गणनाचे वर्णन करतो. अंतिम संमिश्र कार्यप्रदर्शन फायबर ग्रेड, रेझिन सिस्टम, फायबर व्हॉल्यूम फ्रॅक्शन, लॅमिनेट ओरिएंटेशन आणि क्यूरिंग परिस्थितीवर देखील अवलंबून असते.

साहित्य सानुकूलित केले जाऊ शकते?

होय. Yuruis मेक-टू-ऑर्डर उत्पादन प्रदान करते आणि इच्छित अनुप्रयोग आणि उत्पादन प्रक्रियेनुसार सानुकूलित आकार, रुंदी आणि इतर प्रकल्प आवश्यकतांवर चर्चा करू शकते.

कोणते उद्योग या प्रकारचे प्रीप्रेग वापरतात?

अनुप्रयोगांमध्ये क्रीडा उपकरणे, ऑटोमोटिव्ह घटक आणि औद्योगिक संमिश्र भाग समाविष्ट असू शकतात. जेव्हा सामग्री आणि इलेक्ट्रिकल आवश्यकता अनुप्रयोगाशी सुसंगत असतात तेव्हा निवडलेल्या इलेक्ट्रॉनिक उपकरण संरचना कार्बन फायबर कंपोझिट देखील वापरू शकतात.

कोटेशनची विनंती करताना मी कोणती माहिती पुरवावी?

आवश्यक रुंदी, जाडी, फायबर बांधकाम, राळ आवश्यकता, अनुप्रयोग, मोल्डिंग पद्धत आणि अंदाजे प्रमाण प्रदान केल्याने योग्य तपशील निश्चित करण्यात मदत होईल. संरचनात्मक भागांसाठी, आवश्यक फायबर अभिमुखतेची पुष्टी करण्यासाठी रेखाचित्र किंवा लॅमिनेट शेड्यूल देखील उपयुक्त ठरू शकते.
