फिलामेंट विंडिंगसाठी कार्बन फायबर पृष्ठभाग वाटले

फिलामेंट वाइंडिंग मुख्यतः मजबुतीकरण प्लेसमेंट, वळण कोन आणि लॅमिनेट सामर्थ्याशी संबंधित आहे. परंतु पृष्ठभागावरील थर उत्पादनादरम्यान तयार केलेले संमिश्र कसे दिसते आणि कसे वागते यावर देखील परिणाम करते.

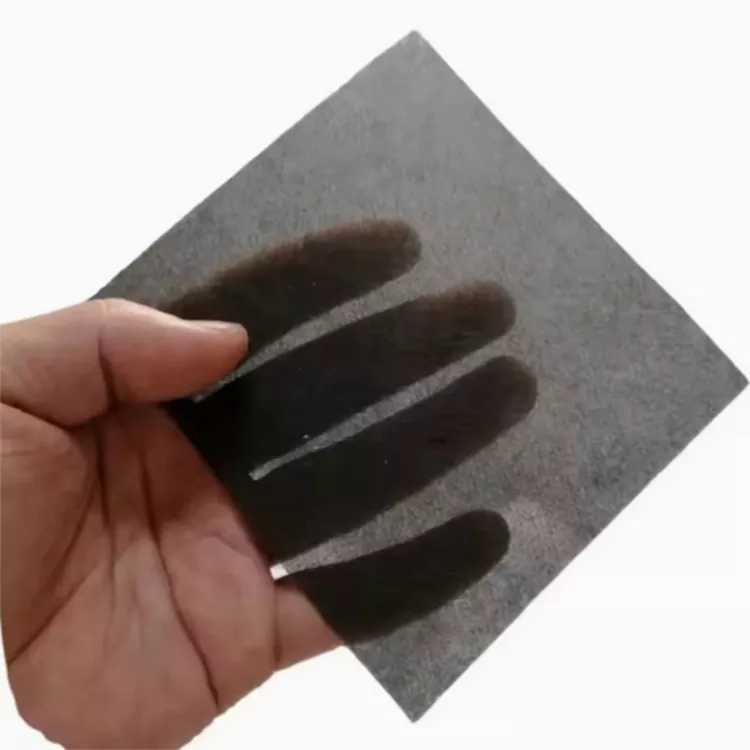

फिलामेंट विंडिंगसाठी कार्बन फायबर सरफेस फेल्ट हे चिरलेल्या कार्बन फायबरपासून बनवलेले न विणलेले साहित्य आहे. हे दंडगोलाकार आणि वक्र संमिश्र भागांवर वितरित कार्बन-फायबर स्तर म्हणून वापरले जाते, जेथे मुख्य वळण मजबुतीकरण एक स्पष्ट फायबर नमुना सोडू शकते.

वाटले सतत संरचनात्मक मजबुतीकरणासाठी पर्याय नाही. लॅमिनेटमध्ये त्याची वेगळी भूमिका आहे: पृष्ठभाग कव्हरेज, फायबर वितरण आणि राळ प्रणालीसह परस्परसंवाद.

फिलामेंट विंडिंगमध्ये पृष्ठभाग स्तर

जखमेच्या संमिश्र भागामध्ये सहसा अनेक स्तर असतात. सतत रोव्हिंग किंवा फॅब्रिक आवश्यक मजबुतीकरण प्रदान करते, तर राळ तयार लॅमिनेटमध्ये तंतू बांधतात.

एक कार्बन फायबर वाटले एक स्वतंत्र पृष्ठभाग स्तर म्हणून जोडले जाऊ शकते. त्याचे चिरलेले तंतू सतत सूत म्हणून व्यवस्थित न ठेवता न विणलेल्या संरचनेद्वारे वितरीत केले जातात. हे वक्र पृष्ठभाग झाकण्यासाठी आणि अंतर्निहित मजबुतीकरणाचा दृश्य नमुना कमी करण्यासाठी सामग्री योग्य बनवते.

लेयर लॅमिनेटमध्ये आत, बाहेर किंवा इतर निर्दिष्ट स्थानावर स्थित असू शकते. त्याची स्थिती तयार घटकाच्या बांधकामाद्वारे निर्धारित केली जाते.

जखमेच्या संमिश्र उत्पादनांसाठी अर्ज

FRP आणि CFRP पाईप्स

मिश्रित पाईप्स सामान्यत: वेगवेगळ्या कोनांवर मजबुतीकरण जखमेसह दंडगोलाकार मँडरेलवर तयार केले जातात. जेव्हा वितरित कार्बन-फायबर पृष्ठभाग आवश्यक असेल तेव्हा वाटलेली पृष्ठभाग आतील किंवा बाहेरील स्तरामध्ये समाविष्ट केली जाऊ शकते.

हे विंडिंग पॅटर्नवर अधिक सतत फायबर कव्हरेज देखील प्रदान करते. तथापि, अंतिम पृष्ठभागावर राळ आणि बरे होण्याच्या प्रक्रियेचा तसेच वाटलेला प्रभाव पडतो.

केमिकल स्टोरेज टाक्या

फिलामेंट-जखमेच्या टाक्या अनेकदा वेगवेगळ्या लॅमिनेट पोझिशनमध्ये ग्लास फायबर, कार्बन फायबर आणि राळ प्रणाली एकत्र करतात. कार्बन फील वापरले जाऊ शकते जेथे निर्दिष्ट बांधकाम कार्बन-आधारित पृष्ठभाग स्तरासाठी कॉल करते.

रासायनिक सेवेसाठी, संपूर्ण लॅमिनेटचा विचार करणे आवश्यक आहे. राळ निवड आणि संग्रहित माध्यम विशेषतः महत्वाचे आहेत.

प्रेशर वेसल्स

प्रेशर वेसल्सना नियंत्रित मजबुतीकरण प्लेसमेंट आणि वळण कोन आवश्यक असतात कारण लॅमिनेटमध्ये अंतर्गत दबाव असतो. फेल्ट लेयर मुख्य स्ट्रक्चरल विंडिंगपेक्षा वेगळे कार्य करते.

या कारणास्तव, लॅमिनेट डिझाइनमध्ये स्ट्रक्चरल मजबुतीकरण आणि पृष्ठभागाचा स्तर स्वतंत्रपणे निर्दिष्ट केला पाहिजे.

इतर जखमेचे घटक

इतर संभाव्य अनुप्रयोगांमध्ये संमिश्र रोलर्स, औद्योगिक ट्यूब, दंडगोलाकार घरे आणि निवडलेले CFRP घटक समाविष्ट आहेत. सामान्य वैशिष्ट्य म्हणजे वळण प्रक्रियेद्वारे तयार केलेली वक्र किंवा दंडगोलाकार पृष्ठभाग.

चिरलेली फायबर रचना

वाटले आणि विणलेल्या कार्बन फॅब्रिकमधील फरक फायबरच्या संरचनेपासून सुरू होतो.

विणलेल्या फॅब्रिकमध्ये परिभाषित दिशानिर्देशांमध्ये सतत सुताचा वापर केला जातो. जेव्हा दिशात्मक मजबुतीकरण आवश्यक असते तेव्हा ते निवडले जाते.

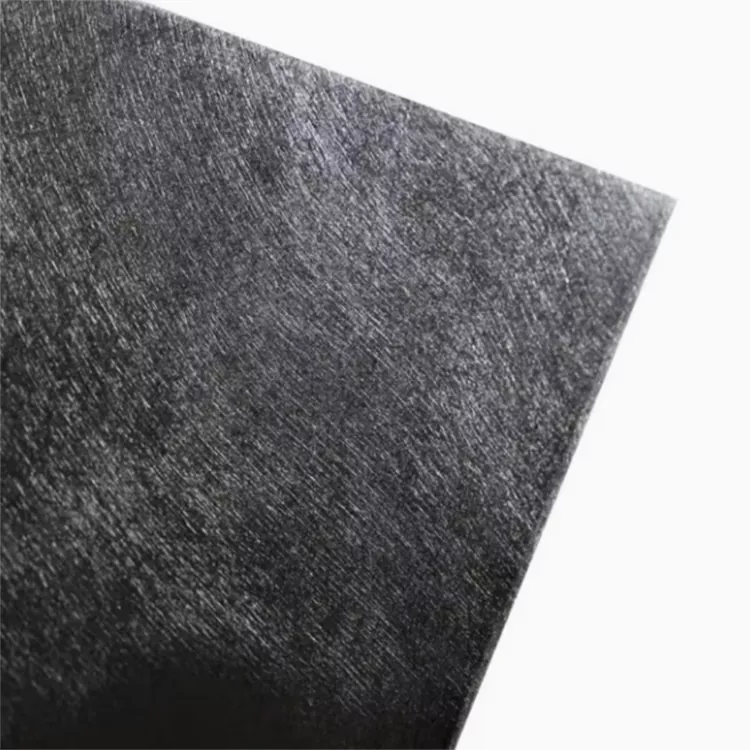

कार्बन फायबर वाटले, न विणलेल्या थरातून वितरीत केलेले चिरलेले तंतू वापरतात. कोणतेही स्थिर विणलेले 0° किंवा 90° यार्न पॅटर्न नाही. परिणामी, समान दिशात्मक रचना सादर न करता वाटले वक्र पृष्ठभागावर पसरू शकते.

हे थेट समतुल्य ऐवजी वाटले आणि विणलेले फॅब्रिक पूरक साहित्य बनवते. एक नियंत्रित मजबुतीकरण अभिमुखता प्रदान करते; इतर वितरित पृष्ठभाग कव्हरेज प्रदान करते.

विंडिंग दरम्यान राळ ओले-आउट

विद्यमान वळण प्रक्रियेमध्ये फील आणताना तपासण्यासाठी रेजिन वेट-आउट हा एक व्यावहारिक मुद्दा आहे.

बरा करण्यापूर्वी राळ चिरलेली-फायबर रचना आत प्रवेश करणे आवश्यक आहे. राळची चिकटपणा, राळ सामग्री, वापरण्याची पद्धत, वळणाचा वेग आणि तापमान हे सर्व किती लवकर आणि समान रीतीने घडते यावर परिणाम करतात.

युरुईस न विणलेल्या कार्बन फायबरला वाटले म्हणून सामग्री पुरवतो. विंडिंग दरम्यान त्याचे कार्यप्रदर्शन अद्याप ग्राहकांच्या राळ आणि प्रक्रिया परिस्थितीशी संबंधित आहे.

वास्तविक राळ प्रणाली वापरून उत्पादन चाचणी केवळ त्याच्या तपशीलावरून सामग्रीचा न्याय करण्यापेक्षा अधिक उपयुक्त आहे. हे दाखवते की वास्तविक प्रक्रियेदरम्यान फीड कसे फीड होते, मॅन्डरेलशी जुळते आणि ओले जाते.

क्युरिंग नंतर पृष्ठभागाचे स्वरूप

फिलामेंट-जखमेच्या घटकाची पृष्ठभाग अनेकदा खालील मजबुतीकरण नमुना प्रतिबिंबित करते. वितरित वाटलेला थर अधिक सतत कार्बन-फायबर पृष्ठभाग तयार करण्यात मदत करू शकतो.

उपलब्ध पृष्ठभाग वैशिष्ट्ये आहेत:

चकचकीत

मॅट

50% तकतकीत

हे पृष्ठभाग पर्याय पुरवलेल्या सामग्रीचे वर्णन करतात. ते स्वतःच अंतिम स्वरूप ठरवत नाहीत.

रेझिन फॉर्म्युलेशन, मँडरेल किंवा मोल्ड कंडिशन, क्यूरिंग टेंपरेचर आणि पोस्ट-प्रोसेसिंग हे सर्व तयार कंपोझिटचे स्वरूप बदलू शकते.

साहित्य कॉन्फिगरेशन

योग्य तपशील निवडत आहे

वाटले प्रत्यक्ष वळण प्रक्रियेशी जुळले पाहिजे. उत्पादनाचा आकार, राळ आणि पृष्ठभागाची आवश्यकता केवळ जाडीपेक्षा अधिक उपयुक्त प्रारंभिक बिंदू आहेत.

घटक भूमिती

व्यास, लांबी आणि वक्रता मँडरेलवर सामग्री कशी ठेवली जाते आणि कशी ठेवली जाते यावर परिणाम करते. उत्पादनादरम्यान सरळ पाईप आणि मोठ्या टाकीला वेगवेगळ्या हाताळणीची आवश्यकता असू शकते.

राळ प्रणाली

राळ प्रकार निर्दिष्ट करा आणि शक्य असल्यास, त्याची सामान्य प्रक्रिया परिस्थिती. स्निग्धता आणि राळ वापरण्याचा थेट परिणाम ओले-बाहेर होतो.

पृष्ठभागाची आवश्यकता

मुख्य आवश्यकता फायबर कव्हरेज, पृष्ठभागाचा पोत किंवा विशिष्ट पुरवलेले फिनिश आहे किंवा नाही हे निर्दिष्ट करा. उपलब्ध पर्याय ग्लॉसी, मॅट आणि 50% ग्लॉसी आहेत.

परिमाण

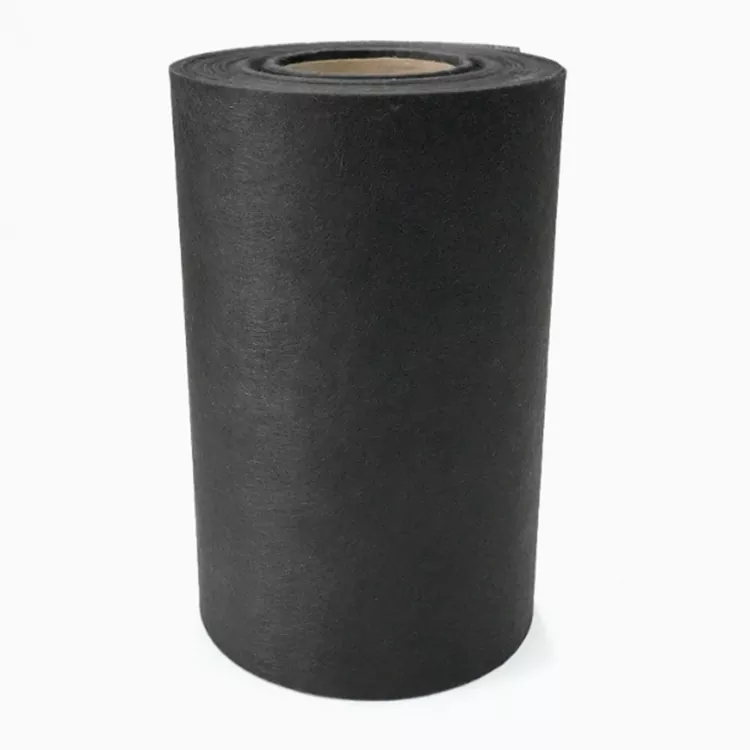

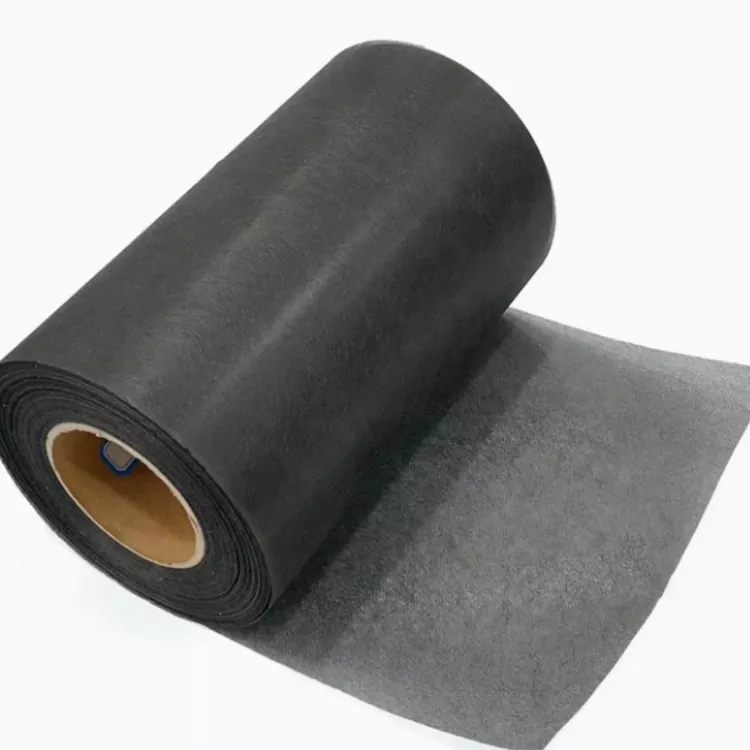

मानक रुंदी 1 मीटर आणि 1.25 मीटर आहे. उत्पादनाच्या गरजेनुसार जाडी, लांबी आणि परिमाणे बनवता येतात.

वळणाची परिस्थिती

ऑटोमेटेड किंवा अखंड रेषेवर फील्टचा वापर केला जातो तेव्हा वळणाचा वेग, राळ वापरणे आणि सामग्री फीडिंगचा विचार केला पाहिजे.

विंडिंग लाइनवर चाचणी

एक लहान उत्पादन चाचणी प्रश्नांची उत्तरे देऊ शकते जी सामग्री तपशील देऊ शकत नाही. ग्राहकाच्या सामान्य राळ, वळणाचा वेग आणि क्यूरिंग कंडिशनसह फील तपासले जाऊ शकते.

निरीक्षण करण्यासाठी मुख्य मुद्दे आहेत:

· आहार आणि हाताळणी

· मॅन्डरेलशी सुसंगतता

· राळ ओले-बाहेर

· फायबर वितरण

· बरा झाल्यानंतर पृष्ठभागाची स्थिती

· विद्यमान लॅमिनेटसह सुसंगतता

जेव्हा वाटले स्थापित वळण प्रक्रियेत सादर केले जात असेल तेव्हा विद्यमान सामग्री तपशील, रेखाचित्र किंवा नमुना वापरला जाऊ शकतो.

फिलामेंट-वाऊंड कंपोझिट मॅन्युफॅक्चरिंगसाठी

फिलामेंट विंडिंगसाठी कार्बन फायबर सरफेस फेल्ट कंपोझिट पाईप्स, रासायनिक टाक्या, प्रेशर वेसल्स, रोलर्स, हाऊसिंग आणि इतर जखमेच्या घटकांसाठी पुरवले जाते.

मानक रुंदी 1 मीटर आणि 1.25 मीटर आहे. उत्पादनाच्या गरजेनुसार जाडी, लांबी आणि परिमाणे उपलब्ध आहेत.

विशिष्ट अनुप्रयोगासाठी, घटक भूमिती, राळ प्रणाली, लॅमिनेट स्थिती आणि आवश्यक पृष्ठभाग पूर्ण तपशीलासाठी मूलभूत माहिती प्रदान करतात.

वारंवार विचारले जाणारे प्रश्न

फिलामेंट विंडिंगसाठी कार्बन फायबर सरफेस फेल्ट म्हणजे काय?

ही एक न विणलेली चिरलेली कार्बन फायबर सामग्री आहे जी फिलामेंट-जखमेच्या संमिश्र संरचनांमध्ये पृष्ठभाग किंवा कार्यात्मक स्तर म्हणून वापरली जाते. हे मुख्य स्ट्रक्चरल लेयरसाठी वापरल्या जाणार्या सतत मजबुतीकरणापेक्षा वेगळे आहे.

दंडगोलाकार संमिश्र उत्पादनांवर फील्टचा वापर केला जाऊ शकतो का?

होय. न विणलेली रचना बेलनाकार आणि वक्र पृष्ठभागांचे अनुसरण करू शकते. वास्तविक हाताळणी जाणवलेल्या तपशीलावर, उत्पादनाचा व्यास आणि वळण प्रक्रियेवर अवलंबून असते.

हे विणलेल्या कार्बन फॅब्रिकसारखेच आहे का?

क्र. विणलेल्या कार्बन फॅब्रिकमध्ये परिभाषित दिशांमध्ये सतत धागे असतात. फेल्टमध्ये वितरीत केलेले चिरलेले तंतू असतात आणि ते वेगळ्या लॅमिनेट फंक्शनसाठी वापरले जाते.

ते इपॉक्सी किंवा विनाइल एस्टर राळसह वापरले जाऊ शकते?

वेगवेगळ्या राळ प्रणालीसह त्यावर प्रक्रिया केली जाऊ शकते. ओले-आऊट राळ स्निग्धता, अर्ज पद्धत, तापमान, राळ सामग्री आणि उपचार परिस्थिती यावर अवलंबून असते.

कोणते पृष्ठभाग फिनिश उपलब्ध आहेत?

उपलब्ध वैशिष्ट्ये ग्लॉसी, मॅट आणि 50% ग्लॉसी आहेत. अंतिम स्वरूप देखील राळ, मँड्रेल किंवा मोल्ड पृष्ठभाग आणि बरे होण्याच्या प्रक्रियेवर अवलंबून असते.

रुंदी आणि जाडी सानुकूलित केली जाऊ शकते?

होय. मानक रुंदी 1 मीटर आणि 1.25 मीटर आहे. जाडी, लांबी आणि परिमाण अनुप्रयोगानुसार सानुकूलित केले जाऊ शकतात.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

उपयुक्त माहितीमध्ये घटक आकार आणि आकार, राळ प्रकार, वाटले परिमाण, पृष्ठभागाची आवश्यकता आणि अंदाजे प्रमाण समाविष्ट आहे. विद्यमान सामग्री तपशील किंवा नमुना गैर-मानक अनुप्रयोगांसाठी उपयुक्त आहे.

नमुने दिले जाऊ शकतात?

आवश्यक परिमाण आणि अनुप्रयोगानुसार नमुना प्रमाणांवर चर्चा केली जाऊ शकते. वास्तविक राळ आणि वळण प्रक्रियेसह अनुभवाची चाचणी करणे उत्पादनासाठी थेट संदर्भ प्रदान करते.
