मजबुतीकरण स्तरासाठी कार्बन फायबर पृष्ठभागाची चटई

कार्बन फायबर पृष्ठभागाच्या मॅट्सचा वापर संयुक्त लॅमिनेटमध्ये केला जातो जेव्हा लॅमिनेट पृष्ठभागाजवळ किंवा मजबुतीकरण स्तरांदरम्यान चिरलेला कार्बन फायबरचा वितरित स्तर आवश्यक असतो. सुदृढीकरण स्तरासाठी कार्बन फायबर पृष्ठभागाची चटई ही चिरलेली कार्बन तंतूपासून बनलेली न विणलेली सामग्री आहे. हे सामान्यतः मुख्य संरचनात्मक मजबुतीकरणाबरोबर वापरले जाते, लॅमिनेट बांधकाम, राळ प्रणाली आणि मोल्डिंग प्रक्रियेनुसार निवडलेल्या सामग्रीच्या वैशिष्ट्यांसह.

लॅमिनेट स्थिती

संमिश्र लॅमिनेटमध्ये विणलेले कार्बन फॅब्रिक, दिशाहीन फायबर, ग्लास फायबर, कोर मटेरियल आणि राळ वेगवेगळ्या संयोजनात असू शकतात. प्रत्येक लेयरची एक परिभाषित स्थिती आणि कार्य असते.

एक सरलीकृत बांधकाम अशी व्यवस्था केली जाऊ शकते:

पृष्ठभाग / राळ थर
↓
कार्बन फायबर पृष्ठभाग चटई
↓
प्राथमिक कार्बन किंवा ग्लास फायबर मजबुतीकरण
↓
कोर किंवा अतिरिक्त लॅमिनेट स्तर

हा क्रम फक्त एक उदाहरण आहे. भाग डिझाइन आणि उत्पादन प्रक्रियेद्वारे वास्तविक स्थिती निर्धारित केली जाते. चटई सामान्यतः मुख्य लोड-बेअरिंग मजबुतीकरणाच्या जागी वापरली जात नाही.

साहित्य रचना

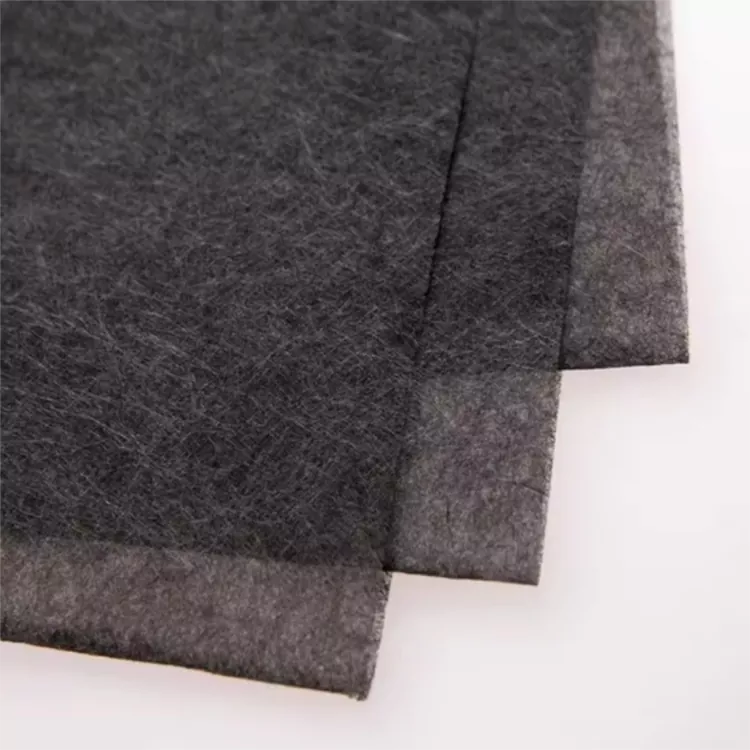

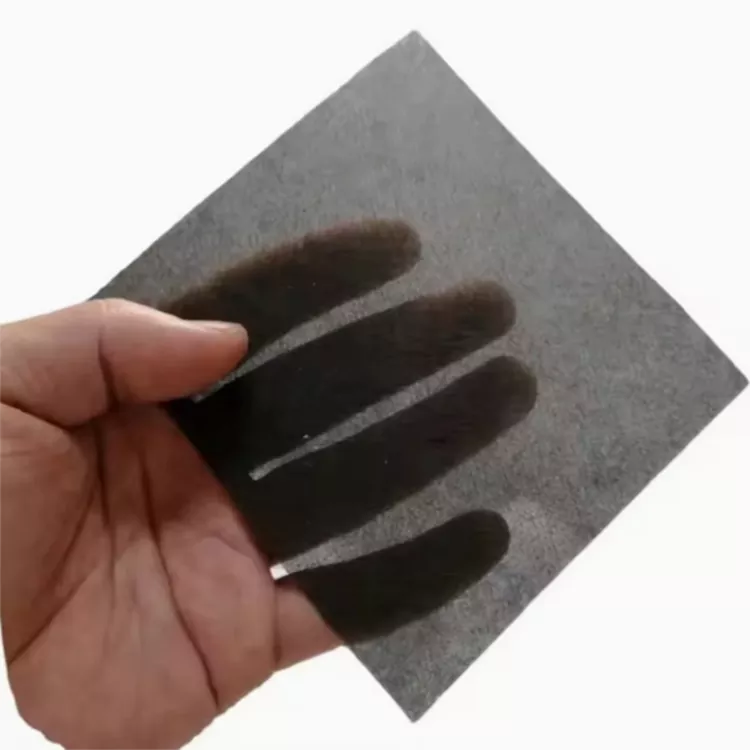

सामग्रीमध्ये न विणलेल्या चटईच्या संरचनेत वितरीत केलेले चिरलेले कार्बन तंतू असतात. विणलेल्या कार्बन फॅब्रिकच्या विपरीत, तंतू एक निश्चित ताना-आणि-वेफ्ट व्यवस्था पाळत नाहीत.

ही रचना चटईला दुसरी परिभाषित फायबर दिशा न दाखवता पृष्ठभाग कव्हर करण्यास अनुमती देते. हे क्षेत्रीय वजन, जाडी आणि भूमितीवर अवलंबून, मोल्ड केलेल्या भागाच्या वक्र विभागांशी सुसंगत देखील असू शकते.

मटेरियल बहु-मटेरियल लॅमिनेटमध्ये पृष्ठभाग स्तर, दुय्यम मजबुतीकरण स्तर किंवा कार्बन-फायबर स्तर म्हणून काम करू शकते. तयार झालेल्या भागामध्ये त्याचे योगदान कार्बन फायबरचे प्रमाण, लॅमिनेटमधील त्याची स्थिती आणि आसपासच्या मजबुतीकरणाद्वारे निर्धारित केले जाते.

पृष्ठभाग चटई आणि स्ट्रक्चरल मजबुतीकरण

दोन साहित्य एकाच आधारावर निवडले जाऊ नये. स्ट्रक्चरल मजबुतीकरण सामान्यतः लोड, फायबर दिशा आणि आवश्यक यांत्रिक गुणधर्मांनुसार निर्दिष्ट केले जाते. पृष्ठभागावरील चटई वितरित फायबर कव्हरेज, लॅमिनेट बांधकाम आणि स्थानिक पृष्ठभागाच्या आवश्यकतांशी अधिक संबंधित आहे.

चटई वजन निवडणे

कार्बन फायबर चटई निर्दिष्ट करताना वास्तविक वजन हे मुख्य पॅरामीटर्सपैकी एक आहे. एक हलकी सामग्री वापरली जाऊ शकते जिथे फक्त पातळ वितरित थर आवश्यक आहे, तर जड तपशील लॅमिनेटमध्ये अधिक कार्बन फायबर जोडतात.

जाडी आणि रेझिन अपटेकसह वजनाचा विचार केला पाहिजे. चटईची स्थिती, मजबुतीकरण स्तरांची संख्या आणि तयार घटकाच्या लक्ष्य जाडीसह आवश्यक तपशील देखील बदलतात.

युरुईस एका निश्चित वजनाऐवजी अनेक क्षेत्र-वजन तपशील पुरवते. जेव्हा विशिष्ट वजन जुळणे आवश्यक असते तेव्हा ग्राहक विद्यमान तपशील, लॅमिनेट रेखाचित्र किंवा नमुना प्रदान करू शकतात.

एक व्यावहारिक निवड क्रम आहे:

वास्तविक वजन → जाडी → राळ सामग्री → लॅमिनेट स्थिती → समाप्त-भाग आवश्यकता

साहित्य तपशील

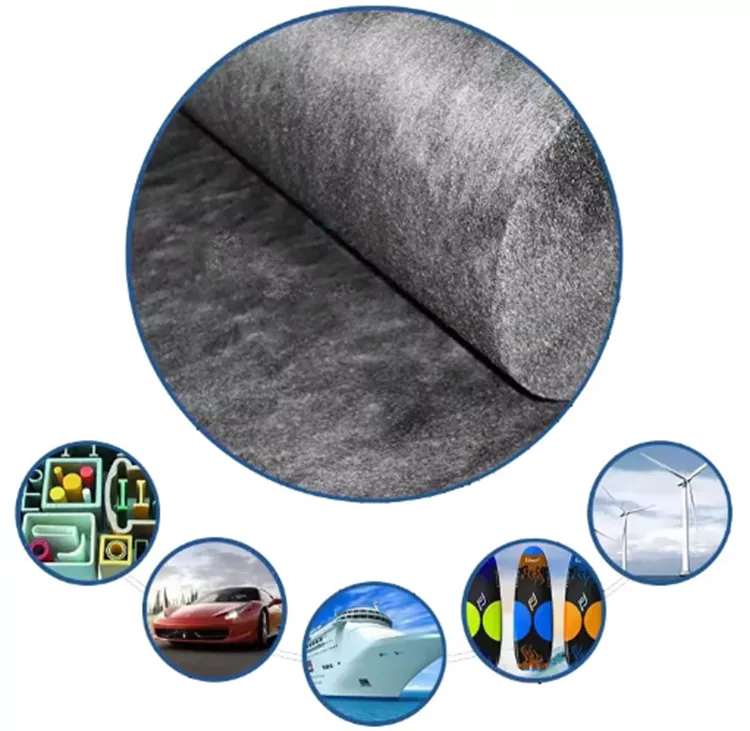

ठराविक अनुप्रयोग

सामग्री संमिश्र घटकांसाठी आहे ज्यात वितरित कार्बन-फायबर थर समाविष्ट आहे. वास्तविक बांधकाम भाग भूमिती, मजबुतीकरण प्रणाली आणि उत्पादन पद्धतीनुसार बदलते.

ऑटोमोटिव्ह घटक

हे निवडक पॅनेल, कव्हर्स, हाऊसिंग आणि आतील संमिश्र भागांमध्ये समाविष्ट केले जाऊ शकते जेथे लॅमिनेटमध्ये कार्बन-फायबरचा थर समाविष्ट केला जातो.

औद्योगिक संमिश्र भाग

औद्योगिक मोल्ड केलेले घटक बहु-स्तर लॅमिनेट तयार करण्यासाठी विणलेल्या, दिशाहीन किंवा इतर मजबुतीकरण सामग्रीसह चटई एकत्र करू शकतात.

CFRP पटल आणि शेल

पॅनल्स, कव्हर्स आणि शेल-प्रकारच्या स्ट्रक्चर्ससाठी, न विणलेली व्यवस्था विणलेल्या फायबरची निश्चित दिशा न जोडता वितरित कार्बन-फायबर कव्हरेज प्रदान करते.

FRP आणि CFRP उत्पादने

चटई लॅमिनेटेड एफआरपी किंवा सीएफआरपी संरचनांमध्ये समाविष्ट केली जाऊ शकते जिथे सामग्रीच्या गरजेनुसार चिरलेला कार्बन फायबर मजबुतीकरण स्तरांपैकी एक आहे.

क्रीडा उपकरणे

काही हलक्या वजनाच्या संमिश्र स्पोर्टिंग वस्तूंमध्ये चिरलेला कार्बन फायबर मल्टी-लेयर लॅमिनेटमध्ये समाविष्ट केला जाऊ शकतो. आवश्यक सामग्रीचे वजन आणि बांधकाम तयार घटकावर अवलंबून असते.

राळ आणि मोल्डिंग

राळ प्रणाली आणि मोल्डिंग पद्धत चिरलेली तंतू लॅमिनेटमध्ये कशी समाविष्ट केली जातात यावर परिणाम करतात. सामग्री निर्दिष्ट करताना राळ स्निग्धता, ओले-आऊट, उपचार परिस्थिती आणि अंतिम लॅमिनेट जाडी विचारात घेणे आवश्यक आहे.

चटईचे मूल्यांकन इपॉक्सी आणि इतर राळ प्रणालीसह केले जाऊ शकते. केवळ फायबर सामग्रीवरून गृहीत धरण्याऐवजी वास्तविक राळ फॉर्म्युलेशनच्या विरूद्ध सुसंगतता तपासली पाहिजे.

व्हॅक्यूम इन्फ्यूजनसाठी, इन्फ्यूजन सेटअप, राळ प्रवाह आणि संपूर्ण लॅमिनेट अनुक्रमांसह सामग्रीचा एकत्रितपणे विचार करणे आवश्यक आहे. नियमित उत्पादनापूर्वी वेट-आउट, हाताळणी आणि एकत्रीकरण तपासण्यासाठी नमुना चाचणी वापरली जाऊ शकते.

Yuruis पुरवठा आणि सानुकूलन

युरुइसने 2017 पासून फायबर संमिश्र साहित्य पुरवले आहे. त्याच्या उत्पादन श्रेणीमध्ये कार्बन फायबर साहित्य, ई-ग्लास रोव्हिंग, ग्लास फायबर मॅट्स आणि FRP उत्पादने समाविष्ट आहेत.

Taizhou, Jiangsu ऑपरेशनमध्ये उपकरणे तयार करणे, कट करणे आणि चाचणी करणे समाविष्ट आहे, ज्याची प्रति वर्ष 2 दशलक्ष m² इतकी संमिश्र सामग्री उत्पादन क्षमता आहे.

नवीन तपशीलासाठी, ग्राहक रेखाचित्र, नमुना, विद्यमान सामग्री तपशील, लक्ष्य वजन किंवा आवश्यक परिमाण प्रदान करू शकतात. ही माहिती सामग्री संरचना आणि पुरवठा स्वरूप निर्धारित करण्यासाठी वापरली जाऊ शकते.

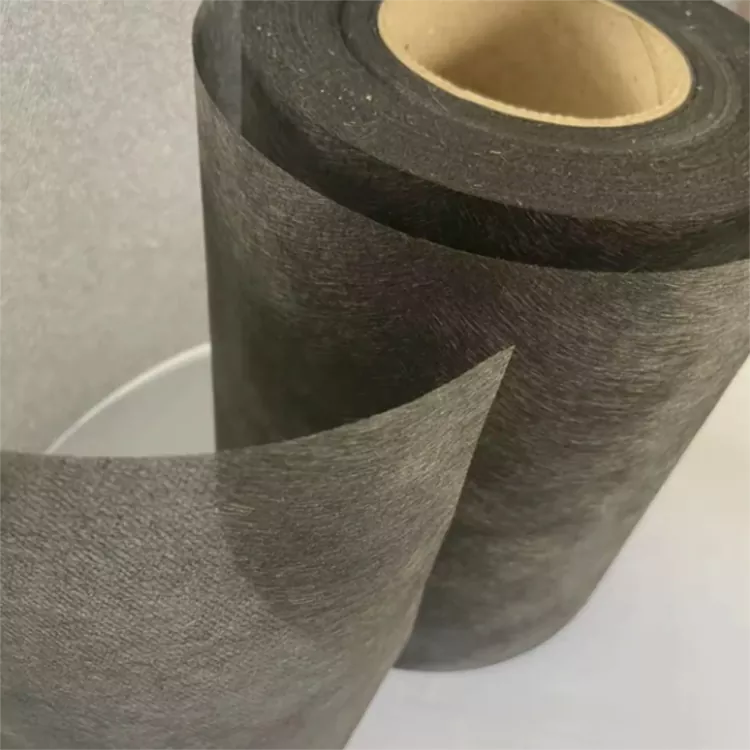

सुदृढीकरण स्तरासाठी कार्बन फायबर पृष्ठभागाच्या चटईसाठी, मानक रुंदीमध्ये 1 मीटर आणि 1.25 मीटरचा समावेश होतो. सानुकूलित उत्पादनासाठी रुंदी, जाडी, लांबी आणि परिमाणे देखील चर्चा केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

कार्बन फायबर पृष्ठभागाची चटई म्हणजे काय?

ही एक न विणलेली चटई आहे जी चिरलेल्या कार्बन फायबरपासून बनविली जाते. संमिश्र लॅमिनेटमध्ये, ते पृष्ठभागाजवळ किंवा इतर मजबुतीकरण स्तरांदरम्यान वितरित कार्बन-फायबर थर तयार करू शकते.

हे विणलेल्या कार्बन फायबर फॅब्रिकची जागा आहे का?

नाही. दोन सामग्रीची रचना भिन्न आहे. विणलेले कार्बन फॅब्रिक परिभाषित फायबर दिशानिर्देश प्रदान करते, तर चिरलेली-फायबर चटई अधिक वितरित व्यवस्था प्रदान करते आणि सामान्यतः अतिरिक्त स्तर म्हणून वापरली जाते.

कोणते वजन उपलब्ध आहेत?

एकाधिक क्षेत्रीय वजन उपलब्ध आहेत. निवड आवश्यक कार्बन-फायबर सामग्री, लॅमिनेट स्थिती, लक्ष्य जाडी आणि तयार भागाच्या आवश्यकतांवर अवलंबून असते.

रुंदी आणि जाडी सानुकूलित केली जाऊ शकते?

होय. मानक रुंदी 1 मीटर आणि 1.25 मीटर आहे. उत्पादनाच्या गरजेनुसार सानुकूलित रुंदी, जाडी, लांबी आणि परिमाणे यावर चर्चा केली जाऊ शकते.

ते इपॉक्सी राळ सह वापरले जाऊ शकते?

होय, इपॉक्सी आणि इतर राळ प्रणालींद्वारे त्याचे मूल्यांकन केले जाऊ शकते. वास्तविक फॉर्म्युलेशनसह चाचणीद्वारे राळ सुसंगतता आणि ओले-आउटची पुष्टी केली पाहिजे.

व्हॅक्यूम ओतणे योग्य आहे का?

व्हॅक्यूम ओतण्यासाठी त्याचे मूल्यांकन केले जाऊ शकते. परिणाम राळ चिकटपणा, ओतणे सेटअप, लॅमिनेट क्रम आणि आवश्यक पूर्ण जाडी यावर अवलंबून असते.

ते वक्र पृष्ठभागांचे अनुसरण करू शकते?

न विणलेली चिरलेली-फायबर रचना वक्र मोल्ड केलेल्या पृष्ठभागाशी सुसंगत असू शकते. वास्तविक हाताळणी सामग्रीचे वजन, जाडी आणि भाग भूमितीवर अवलंबून असते.

मी मोठ्या प्रमाणात उत्पादन करण्यापूर्वी नमुना विनंती करू शकतो?

होय. इच्छित अनुप्रयोग, परिमाणे, सामग्री तपशील आणि प्रक्रिया पद्धती यावर आधारित नमुना आवश्यकतांवर चर्चा केली जाऊ शकते.
