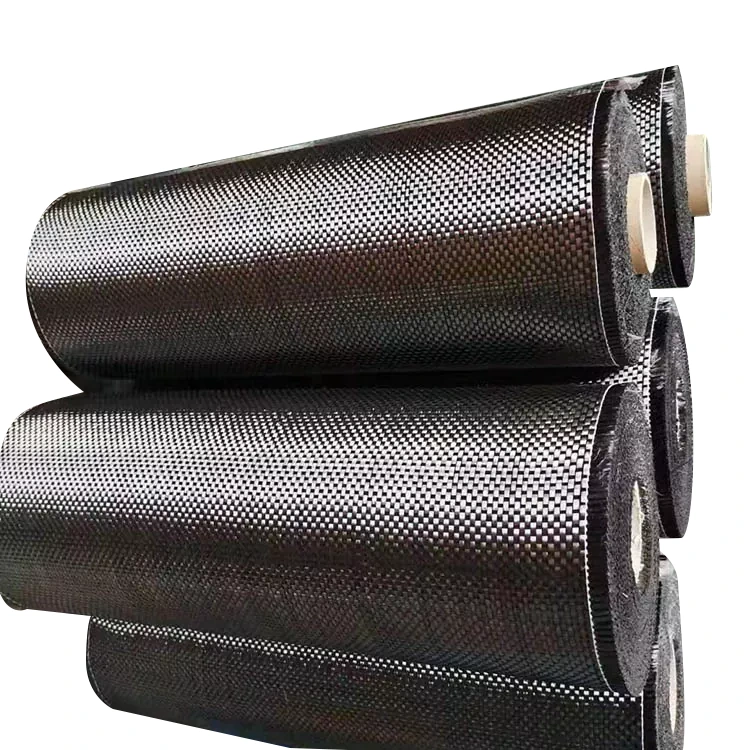

साधा विणणे कार्बन फायबर फॅब्रिक

साधे विणलेले कार्बन फायबर फॅब्रिक नियमित विणलेली रचना तयार करण्यासाठी ताना आणि वेफ्ट यार्नचे साधे ओव्हर-अंडर इंटरलेसिंग वापरते. वारंवार क्रॉसिंग पॉइंट्स फॅब्रिकला एक स्थिर पृष्ठभाग देतात जे संमिश्र ले-अप दरम्यान ओळखणे, कट करणे आणि स्थिती करणे तुलनेने सोपे आहे. वार्प आणि वेफ्ट दिशानिर्देश देखील दृष्यदृष्ट्या स्पष्ट आहेत, जे उत्पादन संघांना एकाधिक प्लाईज तयार करताना अभिमुखता राखण्यात मदत करतात.

कंपोझिट मॅन्युफॅक्चरिंगसाठी, जेव्हा सामग्री एका भागातून दुसऱ्या भागामध्ये सातत्याने हाताळणे आवश्यक असते तेव्हा ही नियमित रचना उपयुक्त ठरते. फॅब्रिकचे वजन, कार्बन फायबर ग्रेड, यार्नची संख्या, रुंदी आणि राळ सुसंगतता अद्याप स्वतंत्रपणे निर्दिष्ट करणे आवश्यक आहे कारण एकट्या विणलेल्या पॅटर्नने तयार लॅमिनेटचे यांत्रिक गुणधर्म परिभाषित केले नाहीत.

साधा विणणे फॅब्रिक हाताळणीवर कसा परिणाम करते

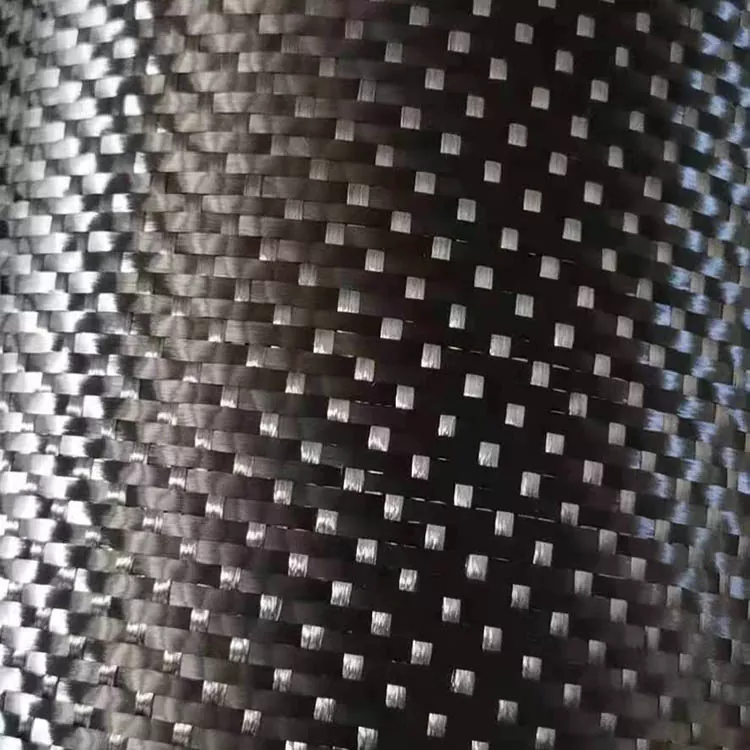

साध्या विणकामात, प्रत्येक ताना सूत एकापाठोपाठ विणलेल्या धाग्यांवरून जातो. हे नियमित ग्रिड सारखे स्वरूप असलेली तुलनेने स्थिर फॅब्रिक रचना तयार करते.

कटिंग आणि ले-अप दरम्यान, स्पष्ट वार्प आणि वेफ्ट दिशानिर्देश लॅमिनेट रेखांकनानुसार प्लाय ठेवला आहे की नाही हे तपासणे सोपे करते. हे विशेषतः उपयुक्त आहे जेव्हा एकाच रोलमधून अनेक स्तर कापले जातात आणि प्रत्येक लेयरला एक सुसंगत अभिमुखता राखण्याची आवश्यकता असते.

त्याच बांधकामालाही मर्यादा आहेत. धागे वारंवार एकमेकांशी जोडले जात असल्यामुळे, फॅब्रिक सैल किंवा अत्यंत ड्रेप करण्यायोग्य मजबुतीकरणासारखे वागत नाही. घट्ट त्रिज्या, खोल आराखडे किंवा जटिल त्रिमितीय साच्यांवर, उत्पादनापूर्वी घटक भूमितीच्या विरूद्ध वास्तविक सामग्रीचे मूल्यमापन केले पाहिजे.

या कारणास्तव, फॅब्रिकच्या निवडीमध्ये मजबुतीकरणाची आवश्यकता आणि उत्पादनादरम्यान सामग्री कशी कापली जाईल, स्थान दिले जाईल आणि तयार होईल या दोन्ही गोष्टींचा विचार केला पाहिजे.

विणणे रचना आणि लॅमिनेट डिझाइन

विणलेले कार्बन फायबर फॅब्रिक ताना आणि वेफ्ट या दोन्ही दिशांना मजबुतीकरण प्रदान करते. हे दिशाहीन मजबुतीकरणापेक्षा वेगळे आहे, जेथे बहुतेक सतत तंतू एका मुख्य दिशेने केंद्रित असतात.

लॅमिनेटेड कंपोझिटसाठी, विणलेले फॅब्रिक वैयक्तिक प्लायमध्ये संतुलित मजबुतीकरण व्यवस्था प्रदान करू शकते. तथापि, घटकाचे अंतिम फायबर अभिमुखता अद्याप प्लाय दिशा, स्तरांची संख्या, फॅब्रिकचे वजन आणि भाग भूमितीसह संपूर्ण लॅमिनेट शेड्यूलद्वारे निर्धारित केले जाते.

विणकाम शक्तीचे थेट संकेत मानले जाऊ नये. एकाच विणलेल्या दोन कपड्यांचे कार्बन फायबर ग्रेड, क्षेत्रीय वजन, राळ प्रणाली किंवा फायबर व्हॉल्यूम अपूर्णांक भिन्न असताना भिन्न संमिश्र गुणधर्म निर्माण करू शकतात.

वेगवेगळ्या भूमितींसाठी फॅब्रिक निवडणे

विणलेल्या मजबुतीकरणाची उपयुक्तता अंशतः तयार घटकाच्या आकारावर अवलंबून असते. हलक्या वक्रांसह सपाट पटल आणि घटक झाकणे सामान्यतः सोपे असते कारण फॅब्रिकला पृष्ठभागाच्या दिशेने मोठे बदल सामावून घेण्याची आवश्यकता नसते.

अधिक जटिल साच्यांना ड्रेपकडे अधिक लक्ष देणे आवश्यक आहे. जेव्हा फॅब्रिक घट्ट त्रिज्याभोवती लावले जाते, तेव्हा ताना आणि वेफ्ट एकमेकांच्या सापेक्ष बदलू शकतात, ज्यामुळे स्थानिक विकृती किंवा सुरकुत्या निर्माण होतात. हे प्रभाव पृष्ठभागाचे स्वरूप आणि लॅमिनेटची सुसंगतता दोन्ही प्रभावित करू शकतात.

नवीन घटकासाठी, निवडलेल्या फॅब्रिकचे वजन आणि बांधकाम जास्त विकृती न करता साच्याचे अनुसरण करू शकते की नाही हे निर्धारित करण्यात एक लहान तयार चाचणी मदत करू शकते. फॅब्रिकचे उत्पादन प्रक्रियेपासून वेगळे मूल्यांकन करण्यापेक्षा कटिंग पॅटर्न, प्लाय ओरिएंटेशन आणि ले-अपचा क्रम एकत्रितपणे विचारात घ्यावा.

सपाट आणि हळूवारपणे वक्र भाग

नियमित विणलेले बांधकाम हे सपाट पटल, कव्हर्स, प्लेट्स आणि मध्यम वक्रता असलेल्या घटकांवर ठेवण्यासाठी बरेचदा सोपे असते. दृश्यमान ग्रिड पॅटर्न ले-अप दरम्यान लगतच्या प्लीजचे अभिमुखता तपासणे तुलनेने सरळ बनवते.

जटिल मोल्ड केलेले आकार

सखोल आराखड्यासाठी किंवा घट्ट त्रिज्यासाठी, ड्रेप आणि कातरणे अधिक महत्त्वाचे बनते. फॅब्रिकची प्रत्यक्ष किंवा प्रातिनिधिक साच्यावर चाचणी केली पाहिजे, विशेषतः जेव्हा तयार पृष्ठभाग दृश्यमान राहील.

Yuruis काय पुरवू शकतात

संमिश्र उत्पादन प्रक्रियेच्या आवश्यकतांनुसार फॅब्रिक तपशील परिभाषित केले जाऊ शकतात. पुष्टी करण्यासाठी ठराविक आयटम समाविष्ट आहेत:

· साधा विणकाम

· कार्बन फायबर ग्रेड

· वास्तविक वजन / GSM

· फॅब्रिक रुंदी

· रोलची लांबी

· जाडी

· पृष्ठभाग आवश्यकता

· राळ सुसंगतता

· उद्देशित मोल्डिंग प्रक्रिया

जेव्हा सामग्री बदलली जाते किंवा विद्यमान उत्पादन तपशीलाशी जुळते तेव्हा, वर्तमान फॅब्रिक डेटा शीट, नमुना किंवा ज्ञात GSM प्रदान करणे आवश्यक बांधकाम अधिक अचूकपणे परिभाषित करण्यात मदत करू शकते.

ठराविक साधा विणणे तपशील

कटिंग पासून लॅमिनेशन पर्यंत

राळ सादर करण्यापूर्वी, फॅब्रिक सामान्यतः तयारीच्या अनेक चरणांमधून जाते. आवश्यक परिमाणे चिन्हांकित आणि कट केले जातात, नंतर प्रत्येक प्लाय लॅमिनेट डिझाइननुसार स्थित आहे.

बहु-स्तर घटकांसाठी, आवश्यक मजबुतीकरण व्यवस्था साध्य करण्यासाठी उत्पादन संघाला लागोपाठ प्लीजचे अभिमुखता बदलण्याची आवश्यकता असू शकते. साध्या विणलेल्या फॅब्रिकमध्ये ताना आणि वेफ्ट दिशानिर्देश वेगळे करणे सोपे असल्याने, केवळ कटिंग मार्कांवर अवलंबून न राहता ले-अप दरम्यान अभिमुखता तपासली जाऊ शकते.

हाताळणी दरम्यान, अनावश्यक stretching टाळले पाहिजे. जास्त ताण किंवा वारंवार हालचाल केल्याने स्थानिक धाग्याची व्यवस्था बदलू शकते, जी मोल्डिंगनंतर दिसू शकते. आवश्यक हाताळणीचे प्रमाण फॅब्रिकचे वजन, विणण्याची घट्टपणा आणि घटक भूमितीवर देखील अवलंबून असते.

कंपोझिट मॅन्युफॅक्चरिंगमधील अनुप्रयोग

साध्या विणलेल्या कार्बन फायबर फॅब्रिकचा वापर मोल्ड केलेल्या संमिश्र घटकांमध्ये केला जाऊ शकतो जेथे नियमित विणलेले मजबुतीकरण भाग डिझाइन आणि उत्पादन प्रक्रियेशी सुसंगत असते.

ऑटोमोटिव्ह ऍप्लिकेशन्समध्ये, ते अंतर्गत ट्रिम, पॅनेल, कव्हर्स आणि निवडलेल्या स्ट्रक्चरल किंवा सेमी-स्ट्रक्चरल कंपोझिट भागांसाठी वापरले जाऊ शकते. आवश्यक फॅब्रिक बांधकाम घटक भूमिती आणि लॅमिनेट तपशीलांवर अवलंबून असते.

सायकली आणि क्रीडा उपकरणांसाठी, विणलेल्या कार्बन फायबरचे मजबुतीकरण मोल्डेड लॅमिनेटमध्ये समाविष्ट केले जाऊ शकते जेथे घटक डिझाइनद्वारे आवश्यक फायबर अभिमुखता आणि जाडी स्थापित केली जाते.

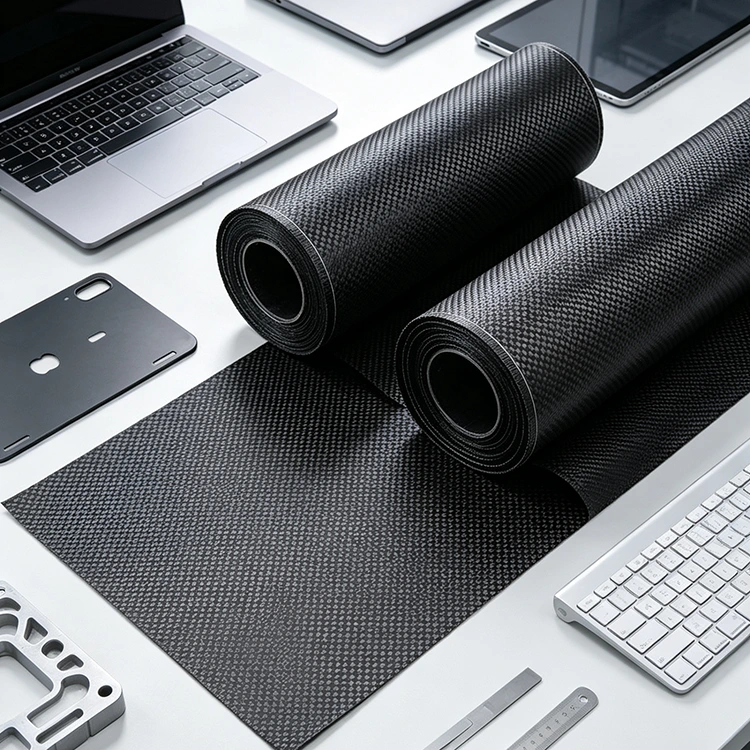

इलेक्ट्रॉनिक्स आणि औद्योगिक उपकरणांमध्ये, कार्बन फायबर फॅब्रिकचा वापर हाऊसिंग, पॅनेल आणि इतर संमिश्र संरचनांमध्ये केला जाऊ शकतो. कार्बन फायबर विद्युतीय दृष्ट्या प्रवाहकीय असल्यामुळे, इलेक्ट्रॉनिक असेंब्लीजवळ जेथे सामग्री वापरली जाते तेथे विद्युत इन्सुलेशन, ग्राउंडिंग आणि इलेक्ट्रोमॅग्नेटिक आवश्यकतांचा विचार केला पाहिजे.

त्यामुळे फॅब्रिकचे योग्य तपशील केवळ विणण्याच्या नमुन्यावरून न ठरवता तयार घटकांवरून निश्चित केले पाहिजेत.

पृष्ठभाग देखावा आणि प्रक्रिया

जेव्हा विणलेले कार्बन फायबर मोल्डिंगनंतर दृश्यमान राहते, तेव्हा अंतिम स्वरूप कोरड्या फॅब्रिक पॅटर्नपेक्षा अधिक अवलंबून असते. राळ वितरण, फायबर संरेखन, एकत्रीकरण, मोल्ड पृष्ठभागाची स्थिती आणि फिनिशिंग ट्रीटमेंट हे सर्व बरे झालेल्या भागाच्या स्वरूपावर परिणाम करू शकतात.

दृश्यमान पृष्ठभागांसाठी, फॅब्रिक सुसंगतपणे ठेवले पाहिजे आणि ले-अप दरम्यान अनावश्यक विस्थापनापासून संरक्षित केले पाहिजे. शेजारील तुकडे देखील संरेखित करणे आवश्यक असू शकते जेणेकरुन विणलेला नमुना घटकाच्या एका भागापासून दुसऱ्या भागामध्ये लक्षणीयपणे बदलू नये.

जर घटकाला स्पष्ट कोटिंग किंवा इतर पृष्ठभाग उपचार प्राप्त झाले, तर कोटिंग सिस्टम बरे झालेल्या संमिश्र आणि इच्छित सेवा वातावरणाशी सुसंगत असावी. एकसमान कोरडे-फॅब्रिक दिसणे स्वतःच मोल्डिंगनंतर एकसारखे दिसण्याची हमी देत ​​नाही.

वारंवार विचारले जाणारे प्रश्न

साधा विण कार्बन फायबर फॅब्रिक म्हणजे काय?

हे विणलेले कार्बन फायबर मजबुतीकरण आहे ज्यामध्ये ताना आणि वेफ्ट यार्न वारंवार एकमेकांच्या वर आणि खाली जातात. हे स्पष्टपणे ओळखण्यायोग्य फायबर दिशानिर्देशांसह एक नियमित फॅब्रिक संरचना तयार करते.

साधा विणलेला कार्बन फायबर कसा दिसतो?

ताना आणि वेफ्ट एक वारंवार ओव्हर-अंडर पॅटर्न बनवतात जे नियमित ग्रिडसारखे स्वरूप तयार करतात. हे ट्वील फॅब्रिकपासून दृष्यदृष्ट्या वेगळे आहे, ज्यामध्ये वैशिष्ट्यपूर्ण कर्णरेषा आहे.

दृश्यमान कार्बन फायबर भागांसाठी साधे विणणे योग्य आहे का?

होय. नियमित विणणे संमिश्र घटकाच्या दृश्यमान पृष्ठभागाचा भाग बनू शकते. अंतिम स्वरूप देखील राळ वितरण, एकत्रीकरण, मोल्ड स्थिती आणि पृष्ठभाग पूर्ण करणे यावर अवलंबून असते.

वक्र साच्यांवर साधे विणकाम वापरले जाऊ शकते का?

होय, परंतु उपयुक्तता साच्याच्या वक्रता, त्रिज्या आणि त्रिमितीय भूमितीवर अवलंबून असते. जटिल आकारांसाठी, फॉर्मिंग ट्रायल संभाव्य सुरकुत्या, सूत विकृत किंवा ले-अप दरम्यान अडचण ओळखण्यात मदत करू शकते.

साधे विणणे संमिश्राची ताकद ठरवते का?

क्र. पूर्ण झालेले संमिश्र गुणधर्म कार्बन फायबर ग्रेड, फॅब्रिकचे वजन, रेझिन सिस्टम, फायबर व्हॉल्यूम फ्रॅक्शन, प्लाय ओरिएंटेशन, लॅमिनेट जाडी आणि क्युरिंग किंवा मोल्डिंग परिस्थितीवर अवलंबून असतात. विणणे ही सामग्रीच्या विशिष्टतेचा फक्त एक भाग आहे.

फॅब्रिक वजन आणि रुंदी सानुकूलित केले जाऊ शकते?

होय. उत्पादनाच्या गरजेनुसार वजन, रुंदी, रोलची लांबी आणि इतर वैशिष्ट्ये परिभाषित केली जाऊ शकतात. कोटेशनची विनंती करताना आवश्यक कार्बन फायबर ग्रेड आणि इच्छित मोल्डिंग प्रक्रिया देखील प्रदान केली जावी.

कोटेशनसाठी कोणती माहिती दिली पाहिजे?

उपयुक्त माहितीमध्ये आवश्यक GSM, कार्बन फायबर ग्रेड, विणकाम, रुंदी, रोलची लांबी, प्रमाण, अनुप्रयोग आणि मोल्डिंग प्रक्रिया समाविष्ट आहे. जेव्हा सामग्रीला स्थापित उत्पादन प्रक्रियेशी जुळणे आवश्यक असते तेव्हा विद्यमान फॅब्रिक तपशील किंवा नमुना देखील मदत करू शकतो.

मोठ्या प्रमाणात उत्पादन करण्यापूर्वी नमुना मूल्यांकन केले जाऊ शकते?

विशिष्ट संमिश्र उत्पादन प्रक्रियेसह फॅब्रिकचे ड्रेप, राळ सुसंगतता, पृष्ठभागाचे स्वरूप किंवा प्रक्रिया वर्तन तपासणे आवश्यक असताना नमुना मूल्यांकनाची व्यवस्था केली जाऊ शकते.

साधे विणणे ट्वील विणण्यापेक्षा मजबूत आहे का?

केवळ विणण्याच्या पद्धतीच्या आधारे कोणतीही विणणे मूळतः मजबूत मानली जाऊ नये. तयार लॅमिनेटच्या यांत्रिक गुणधर्मांवर फायबर प्रकार, फॅब्रिकचे वजन, राळ प्रणाली, फायबर अभिमुखता, लॅमिनेट बांधकाम आणि प्रक्रिया परिस्थिती यांचा प्रभाव पडतो.
