ट्विल विणणे कार्बन फायबर फॅब्रिक

ट्विल वीव्ह कार्बन फायबर फॅब्रिक हे विणलेले मजबुतीकरण आहे ज्यामध्ये ताना आणि वेफ्ट यार्न एकमेकांना जोडून कर्ण पृष्ठभागाचा नमुना तयार करतात. साध्या विणण्याच्या तुलनेत, इंटरलेसिंग स्ट्रक्चर यार्नमध्ये अधिक हालचाल करण्यास अनुमती देते, जे ले-अप दरम्यान फॅब्रिकला मध्यम वक्र फॉलो करण्यास मदत करू शकते. समान कर्णरेषेचा नमुना सामान्यतः मोल्ड केलेल्या भागांवर देखील ठेवला जातो जेथे कार्बन फायबर पृष्ठभाग दृश्यमान ठेवला जातो.

विणणे ही सामग्रीच्या विशिष्टतेचा फक्त एक भाग आहे. कार्बन फायबर ग्रेड, क्षेत्रीय वजन, राळ प्रणाली आणि लॅमिनेट बांधकाम हे फॅब्रिक तयार केलेल्या संमिश्रतेमध्ये कसे योगदान देते हे निर्धारित करतात, तर मोल्ड भूमिती आणि निर्मिती प्रक्रिया उत्पादनादरम्यान ते कसे हाताळले जाऊ शकते यावर परिणाम करतात.

ट्विल स्ट्रक्चर काय बदलते

ट्वील बांधणीत, साध्या विणकामाचा पुनरावृत्ती होणारा वन-ओव्हर, वन-अंडर पॅटर्न बनवण्याऐवजी इंटरलेसिंग पॉइंट्स हळूहळू फॅब्रिकवर सरकतात. जेव्हा फॅब्रिक वक्र पृष्ठभागावर ठेवले जाते तेव्हा हे यार्नला एकमेकांच्या सापेक्ष हलविण्याचे अधिक स्वातंत्र्य देते.

बदलत्या आकृतिबंधांसह भागांवर फरक अधिक लक्षणीय बनतो. विमानातील काही हालचाल सामावून घेणारे फॅब्रिक अधिक घट्ट बांधलेल्या बांधकामापेक्षा मध्यम वक्रभोवती ठेवणे सोपे असू शकते. तथापि, याचा अर्थ असा नाही की प्रत्येक ट्वील फॅब्रिक सारख्याच प्रकारे घट्ट होईल. सूत आकार, फॅब्रिक वजन, विणणे घट्टपणा आणि पृष्ठभाग भूमिती सर्व परिणाम परिणाम प्रभावित.

घट्ट त्रिज्या किंवा खोल त्रिमितीय आकारांसाठी, फॉर्मिंग ट्रायल उपयुक्त आहे कारण स्थानिक सुरकुत्या किंवा सूत विकृतीचे केवळ वास्तविक भूमितीच्या विरूद्ध अचूकपणे मूल्यांकन केले जाऊ शकते.

दृश्यमान पृष्ठभागांसाठी कर्ण विणणे

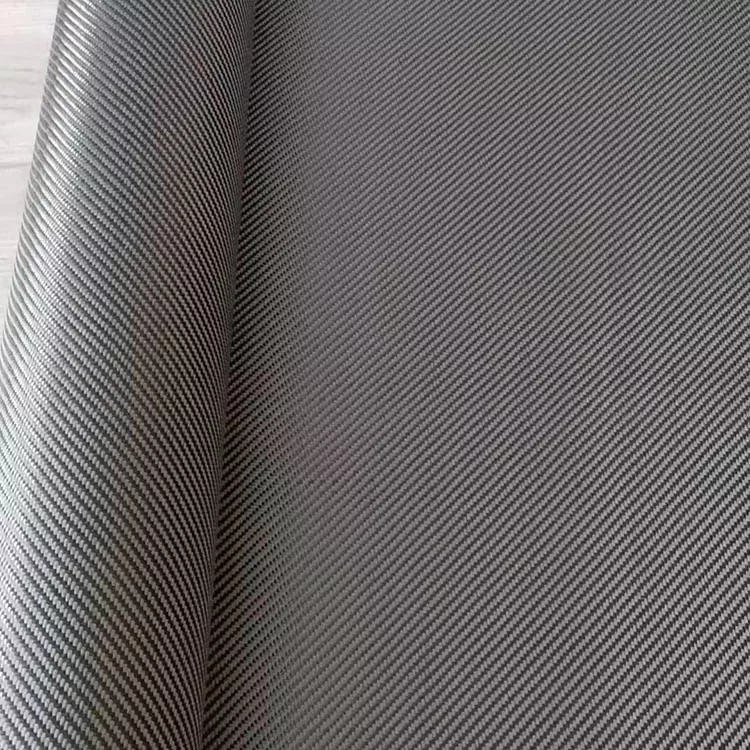

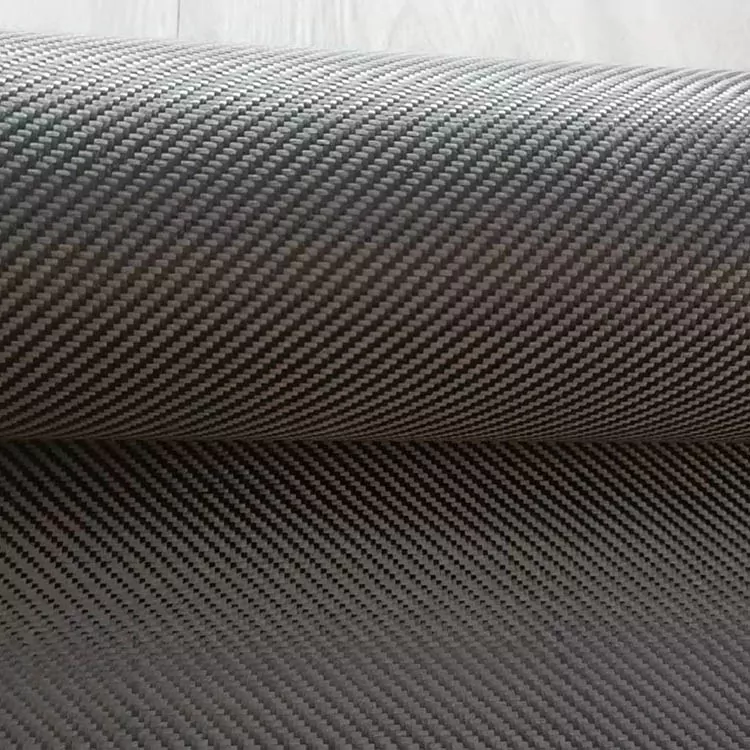

ट्वील कार्बन फायबर फॅब्रिकच्या सर्वात ओळखण्यायोग्य वैशिष्ट्यांपैकी एक कर्ण नमुना आहे. बरे केलेले लॅमिनेट स्पष्ट कोटिंगसह पूर्ण झाल्यावर, विणणे घटकाच्या संपूर्ण पृष्ठभागावर दृश्यमान राहू शकते.

कटिंग आणि ले-अप दरम्यान नमुना दिशा नियंत्रित करणे आवश्यक आहे. जर दोन फॅब्रिक विभाग भिन्न अभिमुखतेसह एकत्र आले, तर कर्णरेषा संपूर्ण संयुक्तवर समान रीतीने चालू राहणार नाहीत. दृश्यमान पटलांवर, कटिंग लेआउट आणि प्लाय प्लेसमेंट म्हणून मोल्डिंग करण्यापूर्वी विचार करणे आवश्यक आहे.

अंतिम स्वरूप देखील राळ वितरण, एकत्रीकरण आणि पृष्ठभाग परिष्करण द्वारे प्रभावित आहे. कोरड्या फॅब्रिकमध्ये दिसणारा पॅटर्न लॅमिनेट मोल्ड केल्यानंतर आणि लेपित झाल्यानंतर परिभाषेत बदलू शकतो.

वक्र घटकांवर ट्विल वापरणे

ट्वील फॅब्रिक सामान्यतः अशा घटकांवर वापरले जाते जे पूर्णपणे सपाट नसतात, ज्यामध्ये ट्रिमचे तुकडे, घरे, सायकलचे भाग, मोटरसायकलचे घटक आणि क्रीडा उपकरणे यांचा समावेश होतो.

जेव्हा पृष्ठभाग तुलनेने उघडे असते तेव्हा फॅब्रिक मोठ्या तुकड्याप्रमाणे कापले जाऊ शकते किंवा भूमिती अधिक तीव्रतेने बदलते अशा लहान भागांमध्ये विभागले जाऊ शकते. मोठे तुकडे सांध्यांची संख्या कमी करतात परंतु ले-अप दरम्यान अधिक समायोजन आवश्यक असू शकते. लहान तुकडे स्थानिक रूपरेषा अधिक सहजतेने अनुसरण करू शकतात, परंतु सांधे काळजीपूर्वक स्थित करणे आवश्यक आहे.

दृश्यमान कार्बन पृष्ठभागासाठी, कटिंग पॅटर्न कर्णरेषेच्या विणण्याच्या दिशेसाठी देखील जबाबदार असावा. जेव्हा सतत व्हिज्युअल पॅटर्न आवश्यक असेल तेव्हा समीपच्या तुकड्यांमधील समान अभिमुखता राखणे महत्त्वाचे असू शकते.

तपशील

उत्पादनासाठी साहित्य तपशील

आवश्यक फॅब्रिक वजन सामान्यतः लक्ष्यित लॅमिनेट जाडी आणि मोल्डिंग पद्धतीसह विचारात घेतले जाते. कमी क्षेत्रीय वजन अधिक वैयक्तिक प्लाई वापरण्यास अनुमती देते, तर जड फॅब्रिक दिलेल्या लॅमिनेट जाडीसाठी आवश्यक स्तरांची संख्या कमी करू शकते.

कार्बन फायबर ग्रेड देखील विणण्यापासून स्वतंत्रपणे निर्दिष्ट केला पाहिजे. समान टवील बांधकाम वेगवेगळ्या फायबर ग्रेडसह तयार केले जाऊ शकते आणि परिणामी संमिश्र गुणधर्म एकसारखे नसतील.

राळ सुसंगतता आणखी एक उत्पादन विचार आहे. वेट ले-अप, व्हॅक्यूम इन्फ्युजन, कॉम्प्रेशन मोल्डिंग आणि प्रीप्रेग प्रोसेसिंगमध्ये राळ प्रवाह, एकत्रीकरण आणि हाताळणीसाठी वेगवेगळ्या आवश्यकता असतात. म्हणून फॅब्रिक केवळ त्याच्या देखाव्यानुसार निर्दिष्ट करण्याऐवजी वास्तविक प्रक्रियेशी जुळले पाहिजे.

सामग्री चौकशीसाठी प्रदान करण्यासाठी माहिती

जेव्हा मूलभूत सामग्री आवश्यकता स्पष्टपणे नमूद केल्या जातात तेव्हा उत्पादन चौकशीचे मूल्यांकन करणे सोपे होते. संबंधित माहितीमध्ये हे समाविष्ट आहे:

· टवील विणकाम

· कार्बन फायबर ग्रेड

· फॅब्रिक वजन / GSM

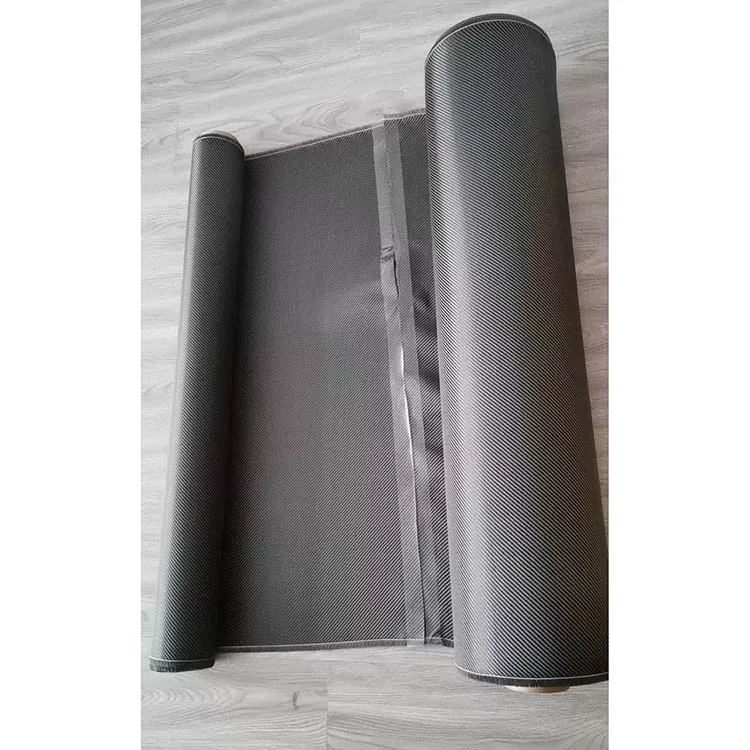

· आवश्यक रुंदी आणि रोल लांबी

· लक्ष्य जाडी किंवा लॅमिनेट जाडी

· राळ प्रणाली

· मोल्डिंग प्रक्रिया

· घटक भूमिती

· दृश्यमान पृष्ठभाग आवश्यकता

जर सामग्री विद्यमान फॅब्रिकची जागा घेत असेल, तर उपलब्ध तपशील पत्रक किंवा नमुना देखील संदर्भ म्हणून वापरला जाऊ शकतो. हे विशेषतः उपयुक्त आहे जेव्हा नवीन सामग्रीला स्थापित कटिंग, ले-अप किंवा मोल्डिंग प्रक्रियेत बसण्याची आवश्यकता असते.

अर्ज

ट्विल विव्ह कार्बन फायबर फॅब्रिकचा वापर मोल्ड केलेल्या संमिश्र भागांमध्ये केला जातो जेथे फॅब्रिकला आकाराच्या पृष्ठभागांना सामावून घेणे किंवा परिभाषित विणलेले स्वरूप प्रदान करणे आवश्यक असते.

ऑटोमोटिव्ह ऍप्लिकेशन्समध्ये अंतर्गत ट्रिम, पॅनेल, कव्हर्स आणि इतर कार्बन फायबर घटक समाविष्ट आहेत. सायकल आणि मोटारसायकलचे भाग वक्र भागांवर विणलेले मजबुतीकरण वापरू शकतात जेथे फॅब्रिकला साच्याच्या पृष्ठभागाचे अनुसरण करणे आवश्यक आहे.

क्रीडा उपकरणे जसे की पॅडल, रॅकेट आणि इतर मोल्ड केलेल्या संरचना देखील लॅमिनेटचा भाग म्हणून सामग्री समाविष्ट करू शकतात. औद्योगिक उपकरणे आणि घरे विणलेल्या कार्बन फायबरचा वापर करू शकतात जेथे निवडलेल्या लॅमिनेटसह आवश्यक यांत्रिक आणि आयामी गुणधर्म प्राप्त केले जाऊ शकतात.

इलेक्ट्रोनिक हाऊसिंग किंवा इलेक्ट्रिकल असेंब्लीच्या जवळ असलेल्या घटकांसाठी, इन्सुलेशन आणि ग्राउंडिंग आवश्यकता निर्धारित करताना कार्बन फायबरची विद्युत चालकता विचारात घेतली पाहिजे.

वारंवार विचारले जाणारे प्रश्न

ट्विल विण कार्बन फायबर फॅब्रिक म्हणजे काय?

हे विणलेले कार्बन फायबर मजबुतीकरण ट्वील इंटरलेसिंग स्ट्रक्चरसह बनवले आहे. यार्नची मांडणी कर्णरेषा पृष्ठभाग नमुना तयार करते, तर वास्तविक सामग्री तपशील कार्बन फायबर ग्रेड, फॅब्रिकचे वजन आणि बांधकाम यावर अवलंबून असते.

टवील साध्या विणण्यापेक्षा वेगळे कसे आहे?

ट्वील आणि साध्या विणकामात वेगवेगळ्या धाग्यांचे आंतरविभागाचे अनुक्रम वापरतात. ट्विलमध्ये कर्णरेषेचा नमुना असतो आणि सामान्यत: यार्नची अधिक हालचाल करण्यास अनुमती देते, तर साध्या विणमध्ये अधिक घट्टपणे पुनरावृत्ती केलेली ओव्हर-अंडर रचना असते. त्यांची उपयुक्तता घटक भूमिती आणि उत्पादन प्रक्रियेवर अवलंबून असते.

2×2 टवील म्हणजे काय?

2×2 एका विशिष्ट टवील बांधकामाचे वर्णन करते ज्यामध्ये यार्न दोन आणि दोनच्या खाली पुनरावृत्ती होणाऱ्या क्रमाने जातात. एखाद्या प्रकल्पाला या बांधकामाची आवश्यकता असल्यास, विणणे सामग्रीच्या तपशीलामध्ये पुष्टी केली पाहिजे.

वक्र साच्यांवर ट्वील फॅब्रिक वापरता येईल का?

होय. हे मध्यम वक्र आणि बदलते आकृतिबंध सामावून घेऊ शकते, परंतु वास्तविक ड्रेप फॅब्रिकचे वजन, धाग्याचे बांधकाम आणि मोल्ड भूमितीवर अवलंबून असते. एक फॉर्मिंग ट्रायल जटिल किंवा घट्ट-त्रिज्या भागांसाठी उपयुक्त आहे.

ते दृश्यमान कार्बन फायबर भागांसाठी वापरले जाऊ शकते?

होय. मोल्डिंग आणि पृष्ठभाग पूर्ण केल्यानंतर कर्ण विणणे दृश्यमान राहू शकते. एकसमान पॅटर्न आवश्यक असताना कटिंग आणि ले-अप दरम्यान सुसंगत फॅब्रिक अभिमुखता महत्वाचे आहे.

फॅब्रिकचे वजन आणि परिमाण सानुकूलित केले जाऊ शकतात?

होय. फॅब्रिकचे वजन, रुंदी, लांबी आणि संबंधित तपशील घटक आणि उत्पादन प्रक्रियेनुसार परिभाषित केले जाऊ शकतात.

अवतरणासाठी कोणती माहिती आवश्यक आहे?

उपयुक्त माहितीमध्ये विणकाम, कार्बन फायबर ग्रेड, जीएसएम, रुंदी, रोलची लांबी, प्रमाण, अनुप्रयोग आणि मोल्डिंग प्रक्रिया समाविष्ट आहे. दृश्यमान भागांसाठी, आवश्यक पृष्ठभाग समाप्त आणि नमुना दिशा देखील निर्दिष्ट केली पाहिजे.

उत्पादनापूर्वी नमुन्याचे मूल्यांकन केले जाऊ शकते का?

जेव्हा फॅब्रिकला ड्रेप, राळ सुसंगतता, पृष्ठभागाचे स्वरूप किंवा विशिष्ट उत्पादन पद्धतीसह प्रक्रिया वर्तन तपासण्याची आवश्यकता असते तेव्हा नमुना मूल्यमापनाचा विचार केला जाऊ शकतो.

टवील विण म्हणजे जास्त ताकद असते का?

नाही. एकट्या विणकामामुळे तयार झालेल्या कंपोझिटची ताकद किंवा कडकपणा स्थापित होत नाही. हे गुणधर्म कार्बन फायबर ग्रेड, फॅब्रिक वजन, राळ प्रणाली, फायबर अभिमुखता, फायबर व्हॉल्यूम, लॅमिनेट जाडी आणि प्रक्रिया परिस्थिती यावर अवलंबून असतात.
