युनिडायरेक्शनल कार्बन फायबर फॅब्रिक

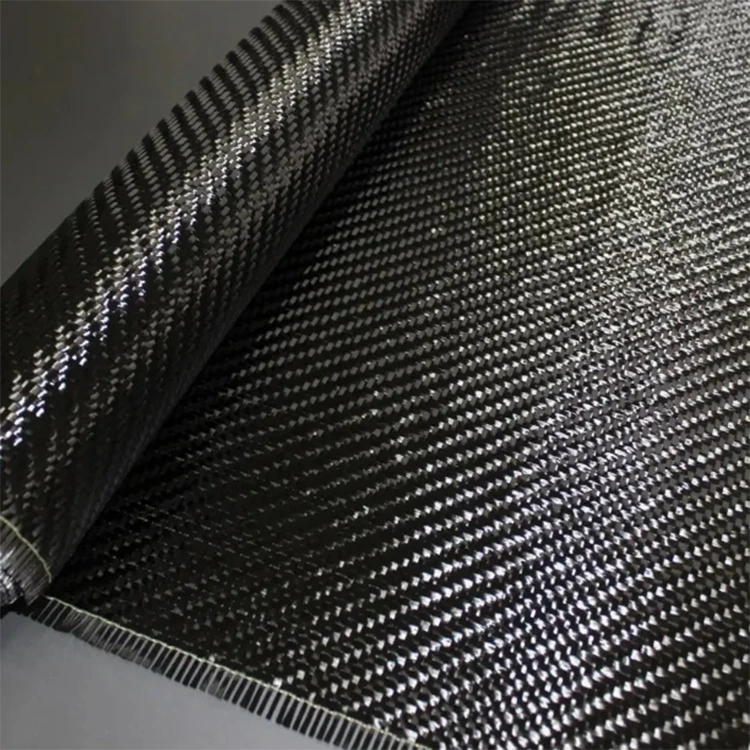

या तपशिलात जॅकवर्ड विणलेल्या बांधकामात युनिडायरेक्शनल कार्बन फायबर फॅब्रिक पुरवले जाते. विणकाम प्रक्रिया एक परिभाषित फॅब्रिक रचना आणि पृष्ठभाग नमुना तयार करण्यासाठी कार्बन फायबर यार्नच्या व्यवस्थेवर नियंत्रण ठेवते. स्टँडर्ड प्लेन किंवा ट्वील फॅब्रिकच्या विपरीत, जॅकवर्ड विणकाम विविध दृश्यमान डिझाइन तयार करण्यासाठी यार्नच्या मांडणीमध्ये विविधता आणू देते.

कंपोझिट मॅन्युफॅक्चरिंगसाठी, फॅब्रिक पॅटर्न हा मटेरियल स्पेसिफिकेशनचा फक्त एक भाग आहे. कार्बन फायबर ग्रेड, फॅब्रिकचे वजन, सूत व्यवस्था, राळ प्रणाली, लॅमिनेटची जाडी आणि मोल्डिंगची स्थिती तयार केलेल्या संमिश्र गुणधर्मांवर अधिक प्रभाव पाडते. म्हणून जेव्हा सामग्रीच्या निवडीदरम्यान फॅब्रिकची रचना आणि दृश्यमान पृष्ठभाग या दोन्ही गोष्टींचा विचार करणे आवश्यक असते तेव्हा जॅकवार्ड बांधकाम सर्वात संबंधित असते.

जॅकवर्ड कार्बन फायबर फॅब्रिक कसे वेगळे आहे

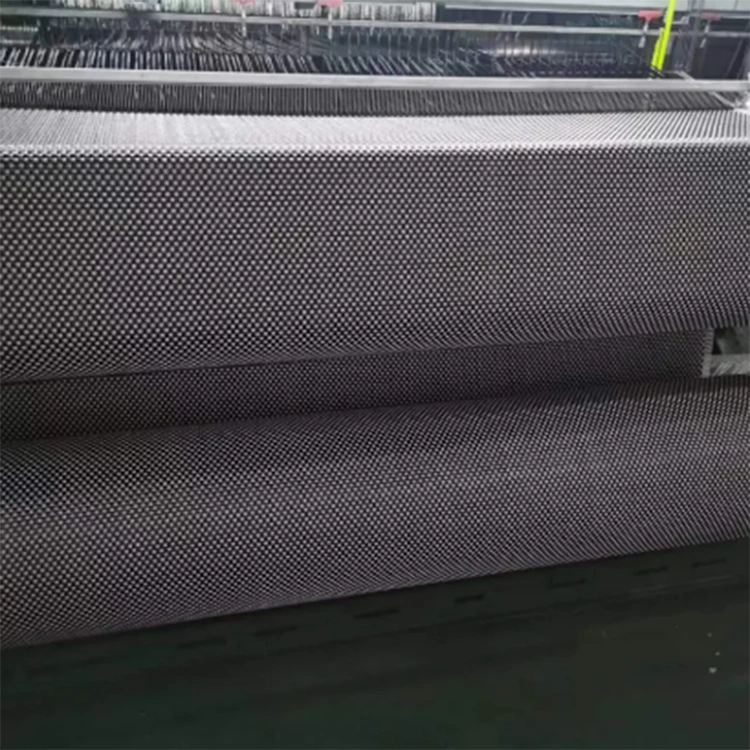

साधे आणि टवील कार्बन फायबर फॅब्रिक्स तुलनेने नियमित इंटरलेसिंग पॅटर्न वापरतात. जॅकवर्ड विणकाम विणकाम करताना नियंत्रित सूत निवडीचा वापर करते, ज्यामुळे फॅब्रिकच्या विशिष्ट भागांना वेगवेगळ्या पॅटर्न व्यवस्थेचे पालन करता येते.

हे विणलेल्या पृष्ठभागाचे स्वरूप बदलते आणि विणकामाला स्ट्रक्चरल डिझाइनचा पर्याय न बनवता. जर फॅब्रिकचा वापर लोड-बेअरिंग लॅमिनेटमध्ये केला जाईल, तर आवश्यक फायबर ग्रेड, फॅब्रिकचे वजन, राळ प्रणाली आणि लॅमिनेटचे बांधकाम घटकांच्या आवश्यकतेनुसार स्थापित केले जावे.

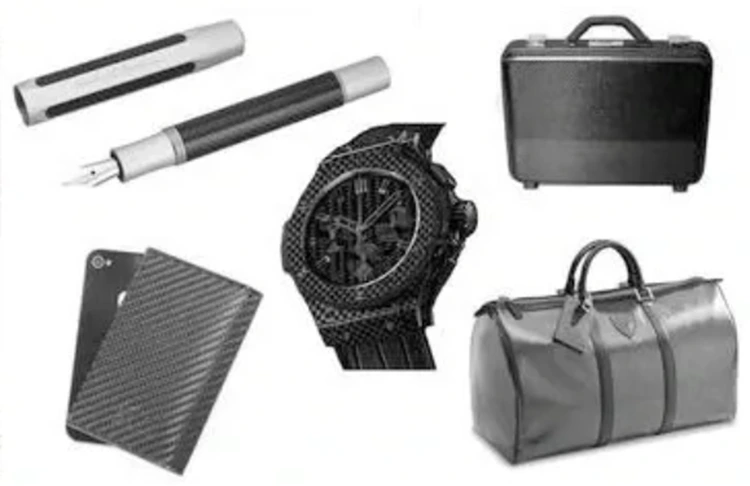

दृश्यमान संमिश्र भागांसाठी, विणलेला नमुना मोल्डिंगनंतर उघड होऊ शकतो आणि तयार पृष्ठभागाचा भाग बनू शकतो. हे बांधकाम ऑटोमोटिव्ह ट्रिम, क्रीडा उत्पादने, उपकरणे गृहनिर्माण आणि सानुकूलित संमिश्र भाग यासारख्या घटकांशी संबंधित बनवते.

मोल्डिंग नंतरचे वास्तविक स्वरूप देखील राळ वितरण, एकत्रीकरण, मोल्ड स्थिती आणि पृष्ठभाग पूर्ण करणे यावर अवलंबून असते. त्यामुळे कोरड्या फॅब्रिकमध्ये दिसणारा नमुना अंतिम मोल्ड दिसण्याची हमी मानू नये.

जॅकवर्ड, प्लेन आणि ट्विल विणणे

ही फॅब्रिक बांधकामे मुख्यतः त्यांच्या धाग्याची मांडणी आणि परिणामी पृष्ठभागाच्या पॅटर्नमध्ये भिन्न असतात. योग्य निवड आवश्यक फॅब्रिक वर्तन, घटक भूमिती आणि तयार देखावा यावर अवलंबून असते.

मेकॅनिकल रँकिंग ऐवजी सारणी ठराविक व्हिज्युअल आणि ऍप्लिकेशन फरकांचे वर्णन करते. जॅकवार्ड फॅब्रिक प्लेन किंवा टवील फॅब्रिकपेक्षा आपोआप मजबूत किंवा कडक नसते. अंतिम संमिश्र गुणधर्म संपूर्ण सामग्री प्रणाली आणि लॅमिनेट डिझाइनवर अवलंबून असतात.

संमिश्र भागासाठी फॅब्रिक निवडणे

घटकाची मूलभूत आवश्यकता स्थापित केल्यानंतर फॅब्रिक निवडले पाहिजे. महत्त्वाच्या बाबींमध्ये फॅब्रिकचे आवश्यक वजन, रुंदी, पृष्ठभागाचा नमुना, ड्रेप, लॅमिनेटची जाडी आणि मोल्डिंग पद्धत समाविष्ट आहे.

सपाट किंवा तुलनेने साध्या घटकासाठी, नियमित विणलेली रचना पुरेशी असू शकते. अधिक जटिल पृष्ठभागांना फॅब्रिक बांधकाम आवश्यक असू शकते जे जास्त विकृत न करता मूसचे अनुसरण करू शकते. जर कार्बन फायबर दिसत असेल तर, कटिंग आणि ले-अप दरम्यान आवश्यक नमुना देखील विचारात घ्यावा.

मजबुतीकरणाची अभिमुखता स्वतंत्र डिझाइन विचारात राहते. विणलेल्या पृष्ठभागाचा नमुना स्वतःच संमिश्राची प्राथमिक संरचनात्मक भार दिशा परिभाषित करत नाही. विशिष्ट दिशात्मक लोडिंगसह भागांसाठी, लॅमिनेट आवश्यक फायबर अभिमुखता आणि प्लाय व्यवस्थेभोवती डिझाइन केले पाहिजे.

दृश्यमान पृष्ठभाग आवश्यकता

जेव्हा कार्बन फायबर फॅब्रिक दृश्यमान राहील, तेव्हा जवळच्या तुकड्यांमधील सुसंगतता महत्वाची बनते. ले-अप दरम्यान कटिंगची दिशा, फॅब्रिकचा ताण आणि हाताळणी पॅटर्नच्या संरेखनावर परिणाम करू शकतात, विशेषतः वक्र पृष्ठभागांवर.

मूस पृष्ठभाग आणि राळ प्रणाली देखील बरे झाल्यानंतर देखावा प्रभावित करते. एकसमान ड्राय-फॅब्रिक पॅटर्न तरीही राळ प्रवाह, एकत्रीकरण किंवा पृष्ठभाग पूर्ण करणे सातत्याने नियंत्रित केले नसल्यास भिन्न दृश्य परिणाम देऊ शकतो.

स्ट्रक्चरल आवश्यकता

संरचनात्मक घटकांसाठी, फॅब्रिकचे कार्बन फायबर ग्रेड, राळ प्रणाली, फायबर सामग्री आणि लॅमिनेट शेड्यूलसह ​​एकत्रितपणे मूल्यांकन केले पाहिजे. जॅकवर्ड पॅटर्न स्ट्रक्चरल सुयोग्यता ठरवण्यासाठी प्राथमिक आधार म्हणून वापरला जाऊ नये.

ठराविक अनुप्रयोग

ऑटोमोटिव्ह घटक

जॅकवर्ड कार्बन फायबर फॅब्रिक दृश्यमान आतील ट्रिम, सजावटीचे पॅनेल, उपकरणे कव्हर आणि इतर घटकांसाठी विचारात घेतले जाऊ शकते जेथे विणलेली पृष्ठभाग तयार देखावाचा भाग बनते. फॅब्रिक तपशील फॉर्मिंग भूमिती आणि आवश्यक पृष्ठभागाच्या समाप्तीशी जुळले पाहिजे.

क्रीडा उपकरणे

Sports products such as bicycle components, racket structures, paddles and accessories may use visible carbon fiber fabric where the surface pattern is retained after molding. The required fabric weight and laminate construction depend on the individual component.

इलेक्ट्रॉनिक उपकरणे

जेव्हा सामग्री ऍप्लिकेशनच्या यांत्रिक आणि आयामी आवश्यकता पूर्ण करते तेव्हा निवडलेल्या गृहनिर्माण आणि उपकरणे संरचनांमध्ये कार्बन फायबर फॅब्रिक समाविष्ट होऊ शकते. कार्बन फायबर हे विद्युतीय दृष्ट्या प्रवाहकीय आहे, त्यामुळे इलेक्ट्रॉनिक असेंब्लीभोवती सामग्री वापरली जाते तेथे इन्सुलेशन आणि इलेक्ट्रोमॅग्नेटिक आवश्यकतांचे पुनरावलोकन केले पाहिजे.

सानुकूलित संमिश्र उत्पादने

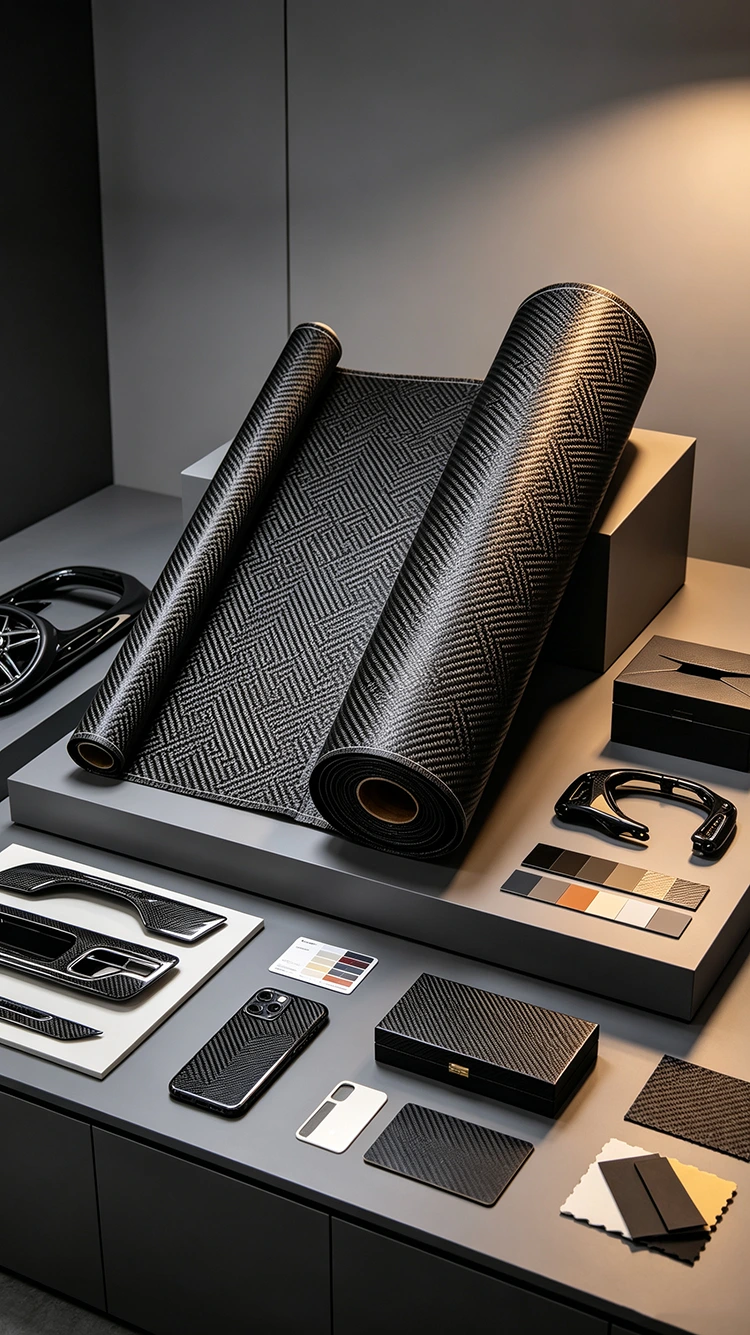

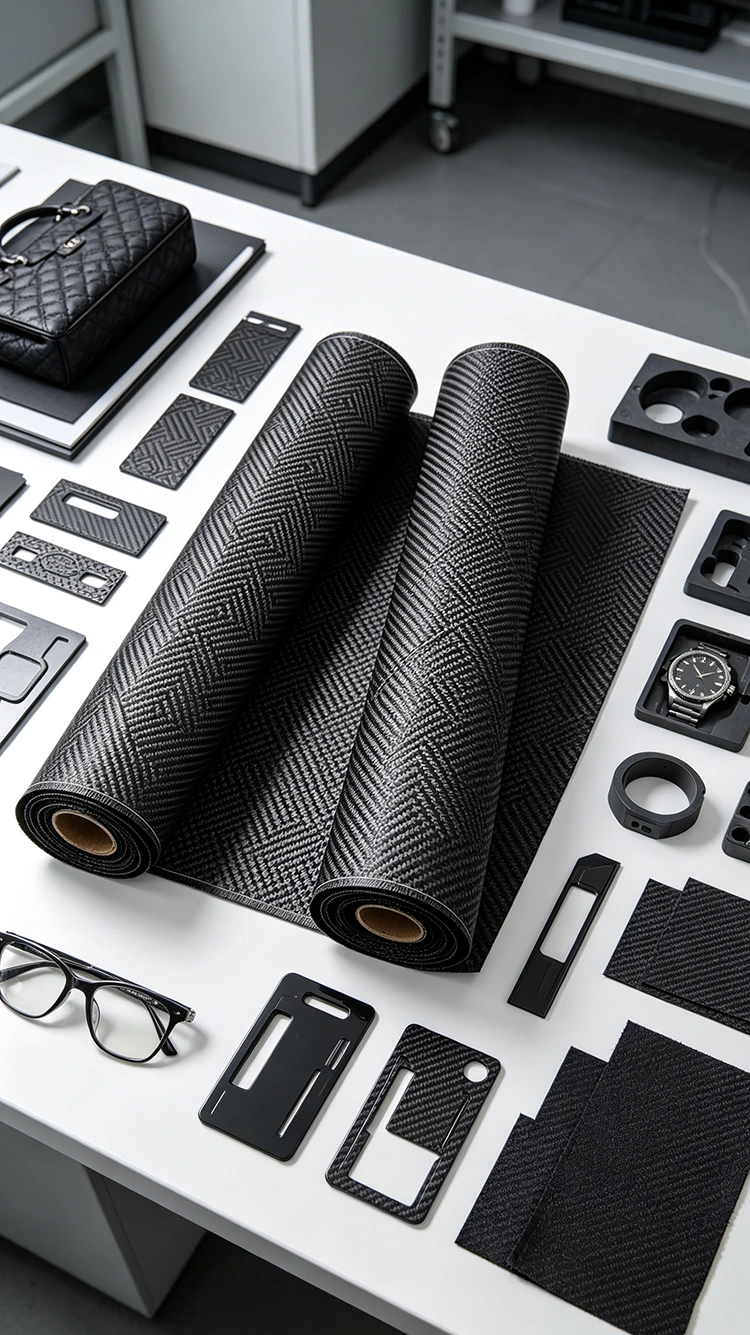

जेव्हा विशिष्ट विणलेल्या पॅटर्नची आवश्यकता असेल तेव्हा सानुकूलित मिश्रित भाग जॅकवर्ड फॅब्रिक वापरू शकतात. उत्पादनापूर्वी, फॅब्रिकचा केवळ देखावा दर्शविण्याऐवजी नमुना, फॅब्रिकचे वजन, परिमाणे, राळ प्रणाली आणि मोल्डिंग प्रक्रिया एकत्रितपणे पुष्टी केली पाहिजे.

साहित्य माहिती

प्रक्रिया आणि पृष्ठभाग समाप्त

विणलेल्या कार्बन फायबर घटकाचे अंतिम स्वरूप संपूर्ण मोल्डिंग प्रक्रियेमुळे प्रभावित होते. फॅब्रिक प्लेसमेंट, राळ प्रवाह, एकत्रीकरण दाब, साच्याची पृष्ठभाग आणि क्युअरिंग परिस्थिती या सर्व गोष्टी मोल्डमधून भाग सोडल्यानंतर विणण्याची पद्धत बदलू शकतात.

दृश्यमान कार्बन फायबर पृष्ठभाग असलेल्या घटकांसाठी, कापड आणि ले-अप दरम्यान फॅब्रिक काळजीपूर्वक हाताळले पाहिजे. जास्त स्ट्रेचिंग किंवा हालचाल यार्नच्या व्यवस्थेमध्ये अडथळा आणू शकते आणि दृश्यमान नमुना विकृत होऊ शकते.

मोल्डिंगनंतर स्पष्ट कोटिंग लागू केल्यास, त्याची जाडी, पृष्ठभागाची स्थिती आणि संमिश्रतेची सुसंगतता देखील विचारात घेतली पाहिजे. त्यामुळे तयार झालेले स्वरूप केवळ विणकाम पद्धतीद्वारे न ठरवता फॅब्रिक आणि त्यानंतरच्या प्रक्रियेच्या पायऱ्यांद्वारे निर्धारित केले जाते.

हाताळणी आणि सेवा विचार

मोल्डिंग करण्यापूर्वी, कार्बन फायबर फॅब्रिक संग्रहित केले पाहिजे आणि लागू सामग्री प्रणालीच्या आवश्यकतांनुसार हाताळले पाहिजे. एकदा ते बरे केलेल्या कंपोझिटमध्ये समाविष्ट केले गेले की, सेवा शर्ती प्रामुख्याने राळ प्रणाली, लॅमिनेट डिझाइन, ऑपरेटिंग वातावरण आणि लोडिंग परिस्थितींद्वारे निर्धारित केल्या जातात.

दृश्यमान कार्बन फायबर घटकांसाठी, नियमित साफसफाईमध्ये अनावश्यक घर्षण आणि आक्रमक रसायने टाळली पाहिजेत ज्यामुळे पृष्ठभागावरील आवरण किंवा राळ प्रभावित होऊ शकतात. तपमान एक्सपोजर तयार संमिश्र प्रणालीसाठी स्थापित केलेल्या मर्यादेतच राहिले पाहिजे.

पृष्ठभागावरील ओरखडे स्ट्रक्चरल बिघाड दर्शवत नाहीत. तथापि, जेव्हा घटकाचे स्ट्रक्चरल फंक्शन असते तेव्हा क्रॅकिंग, डेलेमिनेशन, महत्त्वपूर्ण प्रभाव नुकसान किंवा उघड मजबुतीकरण यांचे मूल्यांकन केले पाहिजे.

कार्बन फायबर घटकाची तपासणी कधी करावी?

प्रत्येक कार्बन फायबर संमिश्र घटकासाठी कोणतीही सार्वत्रिक तपासणी किंवा बदली अंतराल नाही. योग्य देखभाल वेळापत्रक भाग डिझाइन, ऑपरेटिंग वातावरण, लोडिंग परिस्थिती आणि निर्मात्याच्या आवश्यकतांवर अवलंबून असते.

दृश्यमान चिन्हांवर विशेष लक्ष दिले पाहिजे जसे की:

· लॅमिनेट क्रॅकिंग

· डिलेमिनेशन किंवा वेगळे करणे

· महत्त्वपूर्ण प्रभाव नुकसान

· पृष्ठभागाच्या बिघाडामुळे फायबर एक्सपोजर

· संरचनात्मक अखंडतेचे नुकसान

· संरक्षक आवरणाची गंभीर बिघाड

सुरक्षा-गंभीर भागांसाठी, तपासणी आणि बदलीच्या निर्णयांनी सामान्य सेवा-जीवन अंदाजाऐवजी तयार उत्पादनासाठी निर्दिष्ट केलेल्या देखभाल आवश्यकतांचे पालन केले पाहिजे.

वारंवार विचारले जाणारे प्रश्न

युनिडायरेक्शनल कार्बन फायबर फॅब्रिक म्हणजे काय?

या उत्पादनाच्या तपशीलातील युनिडायरेक्शनल कार्बन फायबर फॅब्रिक परिभाषित पृष्ठभागाच्या पॅटर्नसह विणलेले कार्बन फायबर साहित्य तयार करण्यासाठी जॅकवर्ड विणकाम पद्धती वापरते. यार्नची अचूक व्यवस्था, फॅब्रिकचे वजन आणि संरचनात्मक वैशिष्ट्ये सामग्रीच्या तपशीलावरून पुष्टी केली पाहिजेत.

जॅकवर्ड ट्वील कार्बन फायबरपेक्षा वेगळे कसे आहे?

ट्विल नियमित कर्णरेषेचा इंटरलेसिंग पॅटर्न वापरते, तर जॅकवर्ड विणकाम सूत व्यवस्था आणि दृश्यमान पॅटर्न डिझाइनमध्ये अधिक फरक करण्यास अनुमती देते. यांत्रिक कार्यक्षमतेतील स्वयंचलित फरकापेक्षा हा फरक प्रामुख्याने फॅब्रिक बांधकाम आणि देखावा मध्ये आहे.

जॅकवर्ड कार्बन फायबर स्ट्रक्चरल कंपोझिटसाठी योग्य आहे का?

हे संमिश्र भागांमध्ये समाविष्ट केले जाऊ शकते, परंतु संरचनात्मक अनुकूलता कार्बन फायबर ग्रेड, फॅब्रिक वजन, राळ प्रणाली, फायबर अभिमुखता आणि लॅमिनेट डिझाइनवर अवलंबून असते. केवळ जॅकवर्ड विणण्याची पद्धत तयार घटकाचे यांत्रिक गुणधर्म स्थापित करत नाही.

Jacquard नमुना सानुकूलित केला जाऊ शकतो?

नमुन्याची उपलब्धता विणकाम तपशील आणि उत्पादन आवश्यकतांवर अवलंबून असते. सानुकूलित चौकशीमध्ये आवश्यक नमुना, फॅब्रिकचे वजन, परिमाणे आणि मूल्यांकनासाठी इच्छित अनुप्रयोग समाविष्ट असावा.

ते ऑटोमोटिव्ह इंटीरियरसाठी योग्य आहे का?

हे दृश्यमान कार्बन फायबर ट्रिम, पॅनेल्स, सजावटीचे घटक आणि इतर ऑटोमोटिव्ह ऍप्लिकेशन्ससाठी मानले जाऊ शकते जेथे विणलेली पृष्ठभाग तयार देखावाचा भाग आहे. सामग्री आणि मोल्डिंग प्रक्रिया घटक आवश्यकतांच्या विरूद्ध तपासली पाहिजे.

जॅकवर्ड कार्बन फायबर कंपोझिट किती काळ टिकतो?

प्रत्येक पूर्ण झालेल्या भागाला कोणतेही एकल सेवा-जीवन मूल्य लागू नाही. सेवा जीवन राळ प्रणाली, लॅमिनेट बांधकाम, पर्यावरणीय प्रदर्शन, तापमान, लोडिंग परिस्थिती आणि देखभाल यावर अवलंबून असते.

दृश्यमान कार्बन फायबर भाग कसे राखले जावे?

पृष्ठभाग स्वच्छ ठेवा आणि अनावश्यक घर्षण किंवा आक्रमक रसायने टाळा. संरक्षणात्मक कोटिंग असल्यास, त्याच्या स्थितीचे देखील निरीक्षण केले पाहिजे कारण पृष्ठभागाच्या कोटिंगच्या अपयशामुळे संमिश्राचे स्वरूप आणि संरक्षण प्रभावित होऊ शकते.

तयार घटक कधी बदलला पाहिजे?

पुनर्स्थापना तयार घटकाच्या वास्तविक स्थिती आणि देखभाल आवश्यकतांवर आधारित असावी. क्रॅकिंग, डिलेमिनेशन, लक्षणीय परिणाम हानी किंवा स्ट्रक्चरल अखंडतेचे नुकसान हे सेवा वर्षांच्या निश्चित संख्येपेक्षा अधिक संबंधित निर्देशक आहेत.
